2026-10-06 00:46:53 分类：材料工艺
去年给珠三角某三代半器件厂做工艺验证，整批6英寸GaN量子阱片直接报废。原子力扫出来中心平整度0.12nm，每层厚度误差不到0.1个原子层，结果一做器件测试，整片阈值电压分散度干到18%，完全达不到出货标准。问题出在哪？分子束外延本身的毛病。
你看到的原子级平整，都是选出来的

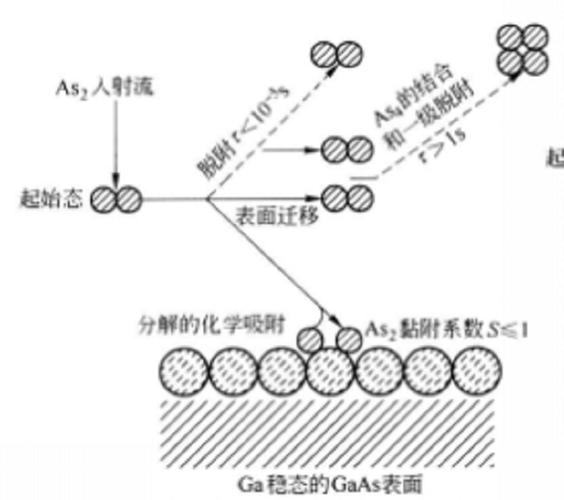

说白了分子束外延就是把源材料加热蒸发，变成定向的原子束，在超高真空里怼到衬底上一层一层堆。做10×10mm的实验室小样品，当然能堆出原子级平整的界面，我自己做过无数次。放到6英寸的产业用衬底上呢？实测出来，边缘和中心的生长速率差直接干到12%。为什么？源炉出来的分子束本身就是余弦分布，离中心越远，单位面积接到的原子通量越少。你就算把衬底转到每分钟一百转，也补不齐这个差。
有人说弄七八个源炉错开摆就能找平，我在某进口设备上试过，均匀性确实提了不到两个百分点，设备价格直接涨了三千万，每次长之前校通量就要三个小时，换一次源就要重新校一遍。量产线走一批货一天要出十片，你等得起？
分子束外延6英寸衬底生长速率分布测试图
你去看顶刊上发的分子束外延数据，AFM图都是从4英寸片中心挖个黄豆大的小方块测的，没人给你放整片的扫描结果。真挖边缘区域测，粗糙度直接翻五倍，位错密度涨两个量级。说白了，那些完美的数据都是挑出来的，不是长出来的，产业要整片都能用，这就是天堑。
超高真空就是天生的量产敌人
分子束外延必须要1×10^-10 Torr的极限真空才能长，这个真空度是什么概念？比MOCVD的工作真空低了差不多六个数量级。抽到这个真空要多久？新拆腔维护之后，要连抽72小时才能稳定到这个程度，哪怕只是换片破了一次真空，再抽回去也要四个小时。换片十分钟，抽气四小时，这效率，给你一百台设备一天也出不了一百片。
前年我们所里半夜停了十分钟市电，机械泵跳了，腔内真空直接掉了三个量级，整腔的杂质粘到内壁上，拆出来清了半个月，八片进口SiC衬底直接报废，几十万打了水漂。这种事，在产业化线上你敢碰？
分子束外延量子阱界面高分辨透射电镜图
还有杂质的问题，你防不胜防。常用的Al源，用氮化硼坩埚，长够100炉之后，硼杂质就会慢慢热渗出来，浓度能到1e16 cm-3，长的时候根本测不出来，直到器件做出来漏电超标，你才回头排查，找半个月才能找到是源炉的问题。用PBN坩埚？贵三倍，寿命也就长30炉，还是解决不了根本问题。有人说加冷阱捕杂质，加了冷阱就要每半个月再生一次，一次停腔一天，生产线停一天损失多少钱？算过吗？
吹出来的产业化神话，根本站不住脚
吹出来的产业化神话，根本站不住脚
说实话，现在很多做化合物半导体项目的，都爱拿分子束外延当卖点，说比MOCVD长的界面好，缺陷少，做出来的器件性能高。你去算一笔账就懂了，同是6英寸片，MOCVD长一层量子阱只要二十分钟，分子束外延要两个小时，成本差四倍。那点界面上的优势，放到功率器件、射频器件里，根本体现不出来，消费者用手机的时候，根本感觉不到差异，你成本涨四倍，卖谁去？
不过话说回来，分子束外延也不是完全没用，做量子计算的单量子点，做基础研究的新材料样品，一年做个几十片，完全没问题，本来就是实验室工具的定位。非要拉去量产，就是拿古董官窑瓷器装泔水，暴殄天物还不好用。
现在全球最顶尖的设备厂，搞出来的8英寸分子束外延设备，片内厚度均匀性也只能做到±3%，就这个误差，落到功率器件的阈值电压上，就是差出0.3V以上，整批片根本分不了等级，只能报废。我做了十五年工艺，我就问一句，分子束的余弦分布是物理定律，你能改物理定律吗？改不了，这个均匀性就永远上不去，大尺寸衬底就是永远做不了量产。
成本下不来，均匀性提不上，效率上不去。这三个绕不开的硬伤，到今天也没有任何可行的解决方案。别拿着实验室的完美数据，吹产业化的神话，坑了投资人的钱，最后一地鸡毛。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：分子束外延：被神化的原子级生长，藏着产业化绕不开的死穴
文章链接：https://www.yqhljx.com/list_11/3886.html
