上周整理旧实验本，翻出去年调外延片的记录，还是忍不住叹气。那批6英寸GaN外延片，连续三批边缘漏电良率掉了20%，一开始换源气、换衬底、调温度，折腾了快两周，啥用没有。最后拆腔才找到问题——腔室壁沉积掉渣了。
藏在干净腔室里的隐形废料

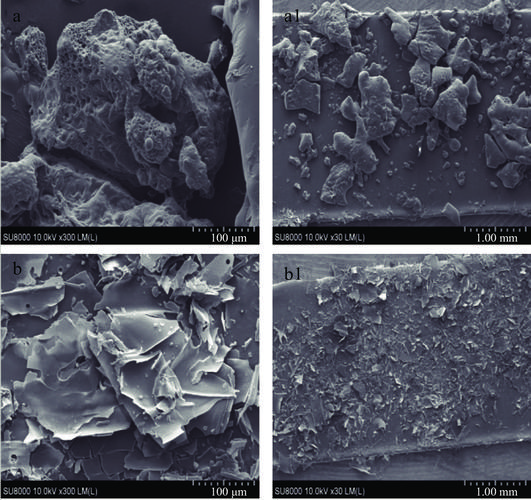

MOCVD反应腔室壁沉积物剖面显微图
金属有机化学气相沉积的原理说起来简单，把易挥发的金属有机前驱体，跟着载气通到加热的反应腔，碰到衬底热分解，留下金属氮化物/氧化物长成薄膜，副产物抽走。谁都知道核心是衬底上那层几十纳米到几微米的薄膜，没人会多看腔壁一眼。
可实际呢，至少有三成（估算）的前驱体根本到不了衬底，分解后全堆在腔壁、加热托盘的缝隙、挡风板的背面，攒上几十炉，沉积物就能长到几毫米厚。这些东西附着力差，腔室每次升降温，热胀冷缩一扯，就掉小碎颗粒，飘在腔里，随机落在衬底上，要么砸出坑，要么引入杂质，出了问题你连溯源都难。
太坑了。
试过的几种解决思路
这些年我们前前后后试了几种处理方式，各有各的坑。最早就是定期开腔人工打磨，把腔壁的沉积物磨掉重新洗干净，这个方法最原始，也最干净，但是太费时间。一条量产线算下来，每个月要停两个整天，算产能损失，真的肉疼。
后来改给腔壁镀一层致密的氮化铝保护层，让前驱体沉积物粘在保护层上不容易掉，一开始真的惊喜，大半年都没出问题。结果还是栽在热循环应力上。每长一炉就要升降温一次，几十次循环下来，保护层和腔室基材热膨胀系数不一样，裂了。裂了的保护层边角整块掉，比原来的沉积物危害还大。就跟你家阳台的墙皮，晒十年能不掉吗？

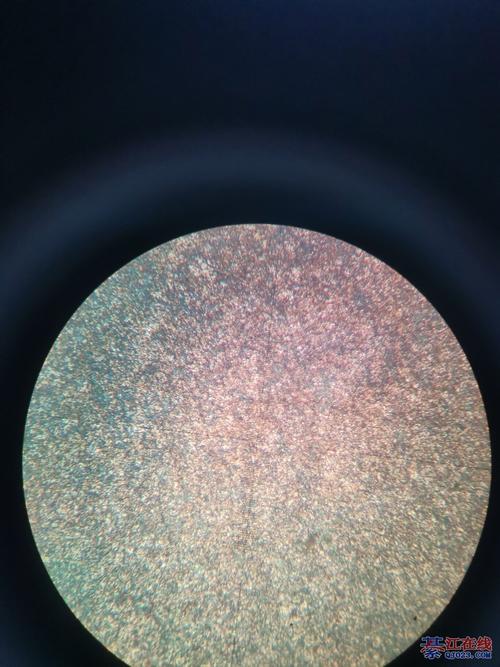

MOCVD腔室热循环后保护层开裂显微图
再后来试原位清洗，长个十炉八炉，就通点氯气进去，高温下把沉积物刻蚀成挥发性氯化物抽走，不用开腔，省了大把时间。可氯气那腐蚀性，真的惹不起。腔室的氟橡胶密封圈，原来能用一年多，现在三个月就脆了漏了，换一次密封圈大几千，成本蹭蹭涨。更麻烦的是残留的氯原子，会嵌在腔壁里，下一批长片的时候慢慢飘出来，掺进去的氯就是发光层的非辐射复合中心，片子亮度直接掉一成，做消费电子的蓝光片根本没法用。
说实话，到现在我们量产线还是用开腔打磨+镀保护层结合的方式，半个季度开一次，算下来成本损失是最低的。
平衡，全是平衡。
被教科书漏掉的工艺边界
被教科书漏掉的工艺边界
做工艺久了才发现，大部分教科书讲金属有机化学气相沉积，只讲衬底温度、源气流量、生长压力这些核心参数，从来不会提腔室本身的温度分布对沉积的影响。我也是这次出问题之后才摸出点门道。
前驱体成核需要过冷度，如果腔壁温度比衬底温度高，前驱体根本没法在腔壁上稳定成核，大部分都会跟着气流飘到温度更低的衬底上沉积，壁沉积速率直接能降六成（估算）。听起来很美对不对？可你不能把腔壁温度加太高。温度高过金属源的分解温度，前驱体还没到反应区，就在进气管路分解了，用不了半个月就把管子堵死，更完蛋。
我们调了三个多月，最后摸出一个区间，腔壁温度比衬底温度低15℃左右（估算），既不会让前驱体提前分解，也能把壁沉积速率压到原来的一半，开腔周期直接从一个月拉到一个季度。不过话说回来，这个区间只适用于我们那台腔室结构，换一台腔室容积不一样，进气管路位置不一样，这个数就不准，得重新摸。没人能给你标准答案。
还有压力，低压生长的薄膜质量好，可低压下前驱体平均自由程长，更容易撞到腔壁上沉积，你要是追求薄膜质量就要接受更高的维护频率，又是一道选择题。
做这行久了，越来越觉得，很多所谓的工艺难题，根本不是什么大的原理问题，就是这些边角的小事，你不上心，它就能卡得你良率上不去，产能出不来。金属有机化学气相沉积做了快五十年，至今还有大把这种没人写进教科书的细节，等着人慢慢摸。
