2026-10-08 12:11:08 分类：材料工艺
上个月帮朋友调一条中试线的三元工艺，又碰到了五年前踩过的坑。还是混料的问题。还是没人愿意在粒度微分分布上多花半小时。
混料出来的隐性坑
大部分入门工艺员都觉得，三元正极混料就是把锂盐和前驱体搅匀，只要混合均匀，就算完成任务。我刚进实验室那会也这么想。直到那次中试验产，换了一批新到货的前驱体，松堆密度比之前低了三个百分点，我们还是按原来的料球比、转速混，结果出来的材料，扣完容量，测1C循环100周，容量衰减比之前的稳定批次高了四个百分点。
找原因找了三天，最后是激光粒度仪打出的分布曲线漏了馅。1μm以下的细粉占比比正常批次高了快三个点。原来是过混。锂盐被球磨得太碎，细粉太多。

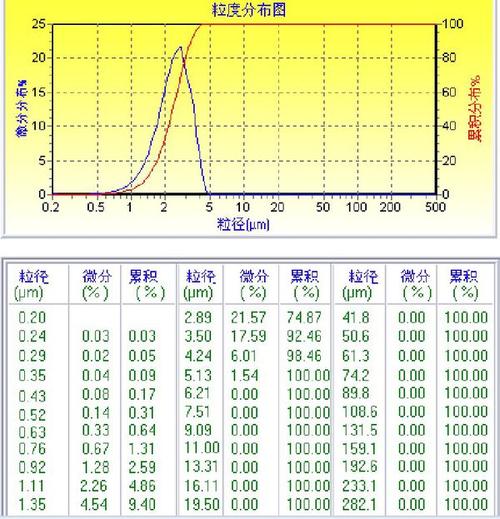

三元正极过混后细粉粒度分布曲线
细粉多1个百分点，循环衰减就能多涨0.5个点。不信你去测。
锂盐被打碎成过多细粉之后，烧结过程中表面的锂原子提前挥发完，局部形成缺锂的岩盐相，堆在一次颗粒的晶界上，直接把原本完整的层状结构给撬开了缝，循环的时候锂脱嵌几次，晶界就裂了。
说实话，很多人盯着D50死活不放，从来不肯多看一眼微分分布里的小峰。松堆密度变了，料球比就得跟着调，这个道理写在操作规程里，真到生产的时候，十个有八个嫌麻烦不肯改。
不过话说回来，细粉也不是全坏。做高镍三元的时候，适当提高一点细粉占比，能让锂扩散更充分，提升首次效率。换到中镍高电压型号，就完全行不通，缺一点锂，循环直接垮掉。这里没有通用公式，全看你做什么产品。
烧结的温区不是画出来的
随便翻一篇三元正极的论文，都会写清楚烧结温度和时间，比如“850℃保温12小时”，仿佛按这个参数走就能出好料。实际进了产线就知道，完全不是这么回事。
我前几年调过高镍三元的量产工艺，总是随机出现异常长大的一次颗粒，扫电镜能看到晶界已经熔融，材料的热稳定性直接掉一截，循环衰减也跟着涨。找了半个月原因，把前驱体、锂盐、混料全查了一遍，最后拿测温枪顺着辊道窑测了一遍温区，才发现第四温区靠近外侧加热管的位置，温度比设计值高了8℃。
就8℃。

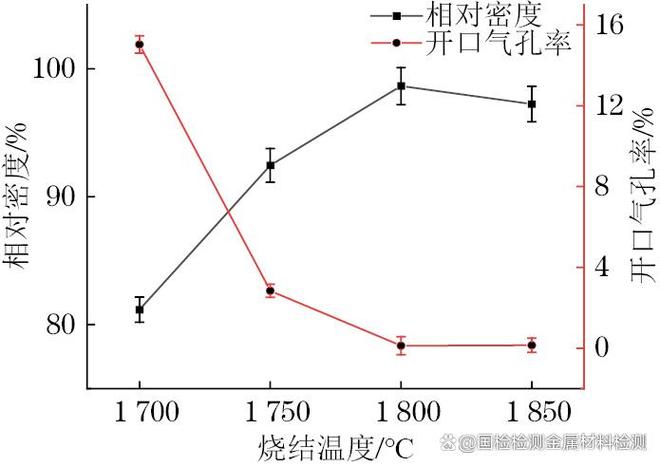

三元正极辊道窑烧结温场分布实测图
三元烧结的本质就是固相扩散，锂从表面往前驱体颗粒内部走，温度差带来的扩散速率差，就是成品温场一致性的最大杀手。你哪怕把出炉的克容量差控制在2mAh/g以内，循环一百周之后，容量差能拉到10mAh/g。很多工厂的终检只测平均容量，根本不会测不同窑位的循环差异，到了客户端做电池，一致性问题直接暴露。
现在不少厂推富氧烧结，对抑制高镍的镍还原确实有用，氧浓度提上去，晶格畸变少，循环也好。氧浓度超过估算25%之后，成本先涨一大截，锂挥发也跟着涨，收益直接抵不上损耗。边界就在这里，不是参数越高越好。
除铁不只是防短路
除铁不只是防短路
做三元的都知道要除磁性异物，原因大家都懂，大颗粒的铁屑会戳穿隔膜，造成电池短路起火。但很少有人提，磁性异物对三元材料本身的破坏。
之前我碰到过一批出货的料，第三方检测磁性异物含量0.8ppm，完全符合行业标准，但是客户端做出来的软包电池，循环八十周就出现了明显析锂，容量衰减超标。最后我们把这批料重新分选，拆出异物做成分分析，发现除了常规的铁屑，还有少量来自球磨介质的碳化钨细颗粒。
铁离子不会老老实实待在材料表面，会顺着晶界的缝隙往体相里扩散，还会替换层状结构里的镍和锂的位点，直接破坏晶体结构，脱嵌几十次之后，局部结构就坍塌了，不仅容量掉得快，还会催化电解液分解，产气发热，一堆问题跟着来。

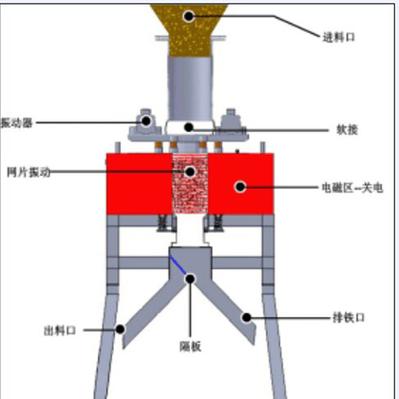

现在大部分工厂用三道磁棒除铁，磁力一道比一道强，但是很少有人盯着磁棒的缝隙间距和进料流速，稍微快一点，细的磁性颗粒就直接漏过去了。测总含量完全合格，就是有漏网的小颗粒，到了电池里就是隐患。
做三元快十年，见过太多抱着完美配方做不出好料的例子。哪有什么特殊技巧，无非就是把每个环节的边界摸清楚，把别人看不见的小细节控住。有些坑你踩过一次，下次还是会踩，因为总有人嫌麻烦，不肯多花半小时看那张粒度曲线，不肯多花一天测一遍窑炉温场。就是这样。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：三元正极：烧结炉里那点没写进论文的细节
文章链接：https://www.yqhljx.com/list_11/4023.html
