不少做机械设计的朋友，算完静强度就签字投产，等到零件用了没多久突然断了，才反应过来漏了机械疲劳校核。这玩意儿从来不是书本上的公式题，是实打实的工程经验堆出来的活。
为什么机械疲劳从来不是“强度够不够”的问题
前几年帮一个商用车厂查过转向节断裂的问题。设计给的静强度安全系数是1.8，按厂内标准够了，材料用的40Cr调质，硬度强度都达标。结果路试跑了八千公里，高速上断了，差点出人命。
拆下来看断口，典型的疲劳失效。起源就是转向节和下摆臂连接的退刀槽那里。
设计图上退刀槽倒圆角R2，实际加工的时候，工人嫌麻烦，刀尖没磨对，直接车成了差不多R0.3的尖角。算一下应力集中系数，原来设计是1.5，实际到了3.2。疲劳强度直接砍半。
很多人上来就换材料。把40Cr换成42CrMo，加到成本里一大块，问题还是解决不了。你圆角不对，应力降不下来，换什么都白搭。
静强度管的是一次加载断不断，机械疲劳管的是反反复复加载，裂纹慢慢长，最后断不断。差着十万八千里。
坑，很多人踩。
做疲劳设计必须抠的三个细节

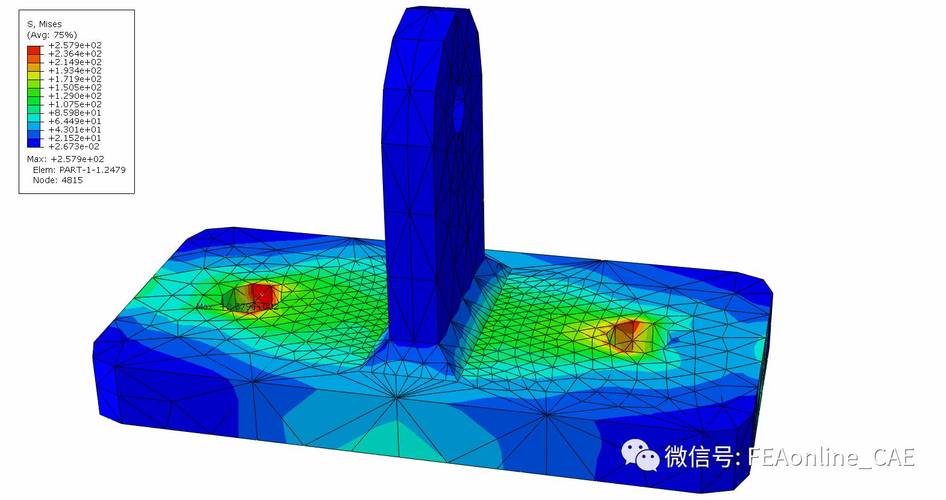

第一个就是应力集中，说一万遍都不为过。所有的截面变化、孔洞、焊缝、刀痕，都是疲劳裂纹的发源地。你设计的时候倒圆角多放大0.5mm，有时候成本没加多少，疲劳寿命能翻几倍。
别信手册上给的缺口系数直接用。我见过锻造零件的表面微裂纹，等效缺口系数比光滑试件大两倍都不止。按GB/T 15248-2008金属材料轴向等幅低循环疲劳试验方法的要求，实际零件的疲劳性能测试，必须用同工艺同批次的试件做，手册数据只能用来做初步估算。
第二个，平均应力一定要修正。很多新手拿对称循环的S-N曲线直接用，碰到脉动循环或者带拉平均应力的工况，误差大到离谱。用古德曼公式修正，十分钟的事，能把你的寿命估算拉到合理区间。之前我碰过一个风机主轴的设计，新人没修正平均应力，算出来寿命20年，实际按运行载荷修正完只有7年，差点捅了大娄子。
第三个，表面质量。你磨出来的表面和车出来的，疲劳强度差20%太正常。如果是喷丸强化的表面，还能再提15%到30%。那些受交变载荷的弹簧、齿轮，为什么要喷丸？就是为了预压残余压应力，抵消工作拉应力，延缓裂纹萌生。别省那点工艺成本，出事了赔的钱够你做一百次喷丸。
现场出了疲劳失效，该怎么排查

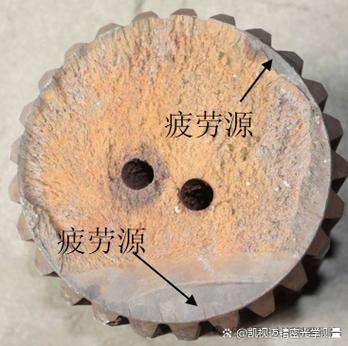

先看断口。别一上来就骂材料供应商不行。找放大镜看，有没有海滩状疲劳条纹，找得到裂纹起源区吗？如果起源在零件表面，尤其是应力集中的位置，基本就是设计没考虑到位。如果起源在零件内部，有夹渣或者气孔，那才是材料的问题。
再算载荷。你设计的时候是不是把交变载荷的幅值算小了？很多机械的实际使用工况，比设计说明书上的恶劣多了。叉车上的货叉，设计按每次起升额定载荷，实际工人经常叉个超载10%的货跑一天，交变载荷幅值上去了，寿命直接砍一半。
然后查工艺。焊接后去应力了吗？冷折弯的位置有没有残余拉应力？加工刀痕是不是顺着受力方向？我之前处理过一个挖掘机斗杆的开裂，裂了七八次，最后发现是焊接完根本没做去应力处理，残余拉应力比工作应力还大，不裂才怪。后来改成振动去应力，用到现在快十年了，没再出过问题。
说实话，干机械这么多年，我见过的疲劳失效，九成九都是细节没做到位。不是没有理论支撑，是大家都嫌麻烦，能省则省，最后把坑留给了售后。
机械疲劳的本质，就是慢慢长大的裂纹。你不主动找它，它哪天就主动找你。多算一次应力集中，多抠一毫米圆角，多做一道去应力工艺，比换十吨贵材料都有用。
