本文结合十余年机械减速器设计的工程经验，梳理蜗杆传动设计选型里容易踩的隐形坑，从需求、热平衡、装配润滑三个核心维度分享落地经验，适合有一定基础的工程师参考。
上周帮项目组审新提升机的减速器方案，又看到年轻人踩了蜗杆传动的老坑。自锁性能选了临界值，热平衡没留余量，样品做出来试机三个小时，油温直接冲到九十度，密封烧化漏油。这种问题，说出来都是基本功，但每次做项目都有人栽。
选型第一步：搞清楚核心需求，别乱凑参数
很多人刚接触蜗杆传动，第一反应就是这东西好啊，单级就能做到10到100的减速比，比两级齿轮减速器紧凑多了，成本还低。上来就选阿基米德蜗杆，单头，凑够减速比就完事。

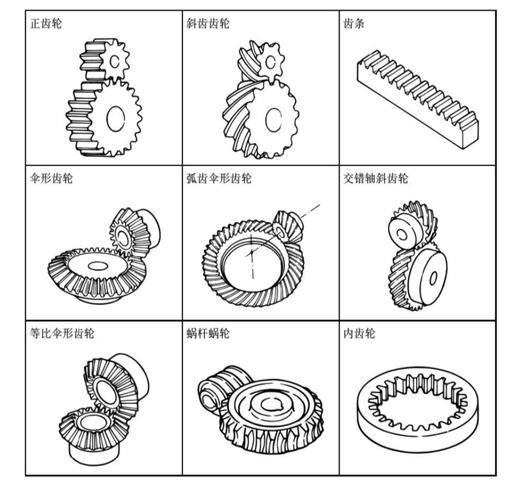

不对。不同蜗杆类型，适用场景天差地别。阿基米德蜗杆也就是ZA型，普通车床就能车，加工成本极低，但是齿形误差大，磨损快，只适合低速轻载、不常开动的场合，比如一些手动的微调机构。要是用在每天连续运行的输送线上，不出一年肯定磨坏。
如果是中载连续运行，老老实实选圆弧齿圆柱蜗杆也就是ZC型，承载能力比ZA型高50%以上，齿面接触好，磨损小，就是磨齿需要专用设备，成本涨个两成左右，但是寿命能翻两三倍，算全生命周期成本反而划算。
再说说最容易踩的自锁坑。很多人默认蜗杆传动都能自锁，做反向制动的机构直接靠蜗杆自锁，不用加刹车。这是不要命的做法。
蜗杆自锁的条件是导程角小于啮合面的当量摩擦角，只有单头蜗杆才容易满足这个条件，多头蜗杆导程角大，效率高，根本锁不住。就算是单头蜗杆，也不是100%靠谱。
我刚工作那年做过一款小型提升机，就犯了这个错。静态测试锁得稳稳的，现场带载试机，停电的时候直接溜了半米，差点撞到人。后来查资料才反应过来，啮合面有润滑油，动态摩擦角比静态小30%都不止，刚好卡在临界值的设计，静态锁得住，一动就滑。
改方案改到头皮发麻。那滋味现在想起来都头疼。
热平衡才是蜗杆传动设计的隐形杀手
蜗杆传动是滑动摩擦，天生效率比齿轮传动低。单头蜗杆的效率能低到0.4到0.5，也就是说输入的功率，一半都变成热量了。很多人设计完齿面弯曲强度、接触强度都符合要求，就直接出图，结果做出来样机热得烫手，根本没法连续运行。
按照GB/T 10085-2018圆柱蜗杆传动的设计规范，热平衡计算必须单独做，公式并不复杂：发热量等于输入功率乘以(1减传动效率)，散热量等于散热面积乘以换热系数乘以(工作油温减环境温度)，要求发热量小于等于散热量。
说实话，手册上给的换热系数都是理想工况下的参考值，实际工程里要打折扣。南方的车间夏天室温就能到四十度，很多人按二十度的环境温度算，出来结果肯定不对。我做设计的时候，习惯把许用最高油温比标准要求降个五到十度，多留余量，比出了问题再改箱体划算多了。

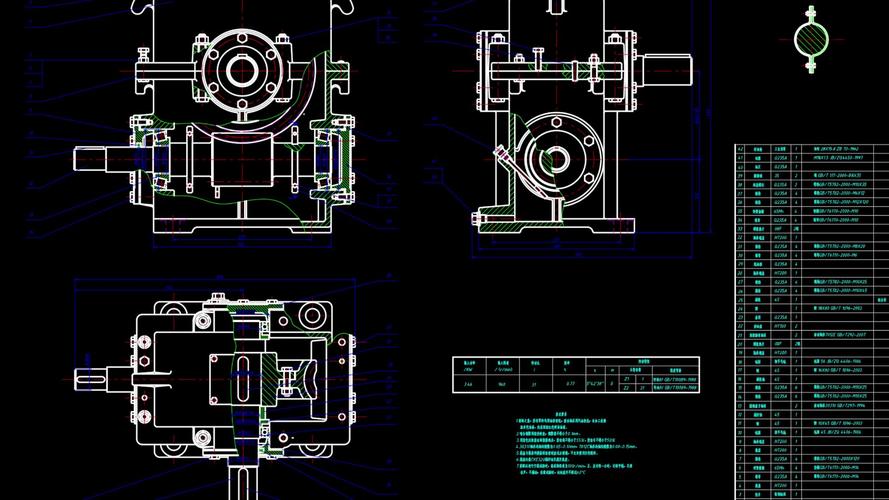

要是自然冷却真的达不到要求怎么办？很多人第一反应就是加冷却盘管，我之前做15KW的蜗杆减速器，一开始也打算加盘管，后来改了箱体结构，在箱体外壁加了一圈散热肋，成本降了一半，散热效果还更好。如果是功率更大的，再考虑加风冷或者盘管，别上来就堆成本。
还有个小细节，蜗杆下置的结构，油面不能超过蜗杆的滚动轴承中心，太多了搅油损失大，反而会额外发热，这个细节九成新人都会错。对吧？
装配润滑的细节，决定了最终寿命
设计对了，装配错了，照样用不久。我见过设计完全没问题，装配的时候蜗轮蜗杆对中不对，接触区偏在齿的一端，三个月就磨坏了，白瞎了好材料。
正确的啮合接触，红丹试出来的接触斑点应该在齿面中部偏小端，很多新手不知道为什么，其实很简单，蜗杆受载之后会发生弯曲变形，把接触区往大端挤，一开始装在偏小端，受载之后刚好移到中部，完美啮合。要是一开始就装在中部，受载之后就偏到一端了，不磨坏才怪。
润滑也是重灾区。很多人图省事，随便拿普通齿轮油就往里面加，用不了半年齿面就磨损拉伤。蜗杆传动是滑动摩擦，啮合面压力大，必须用带极压抗磨添加剂的专用蜗轮蜗杆油，蜗轮是铜材质的，还要加防锈防腐蚀的添加剂，普通齿轮油没有这些配方，当然不耐用。
我自己跑了几十个项目攒的经验：滑动速度小于3m/s的选320号蜗轮蜗杆油，大于5m/s的选220号，这个搭配比手册上的推荐更适合国内的工况，很少出问题。
要是蜗杆上置的结构，一定要定期检查油位，因为蜗杆甩油，很多油粘在箱壁上流不回去，油位看起来够，其实齿面已经没油润滑了，干磨几次就废了。
蜗杆传动结构不复杂，不像行星传动那么多花哨的设计，但是越是简单的东西，越考验对细节的把控。所有的坑，几乎都不是因为设计理论错了，而是设计者只套了公式，没结合实际工况留余量，没注意那些手册不会写得太细的经验。
多看看踩过的坑，比背十遍公式有用。
