不少中级工程师做机械设计时，永远把强度、刚度、重量成本放在第一位，腐蚀只放在最后一步拍脑袋应付。去年我跟着去华东某炼化厂做失效分析，刚运行6年的加氢反应器出入口管线，焊缝位置腐蚀穿孔，整个装置停车检修，直接损失上千万。拆开看，腐蚀余量设计留了2mm，剩下不到0.1mm，早就被腐蚀透了。
本文整理了我近二十年做机械设计碰到的腐蚀相关的坑，都是现场踩过试过错的实用经验，适合有基础但没怎么碰过腐蚀失效的工程师参考。
别把腐蚀余量当万能挡箭牌
绝大多数设计新手，甚至不少工作五六年的工程师，拿到项目第一反应就是按GB/T 150给个2mm 腐蚀余量，万事大吉。好像只要留了这个数，腐蚀问题就解决了。
可能吗？

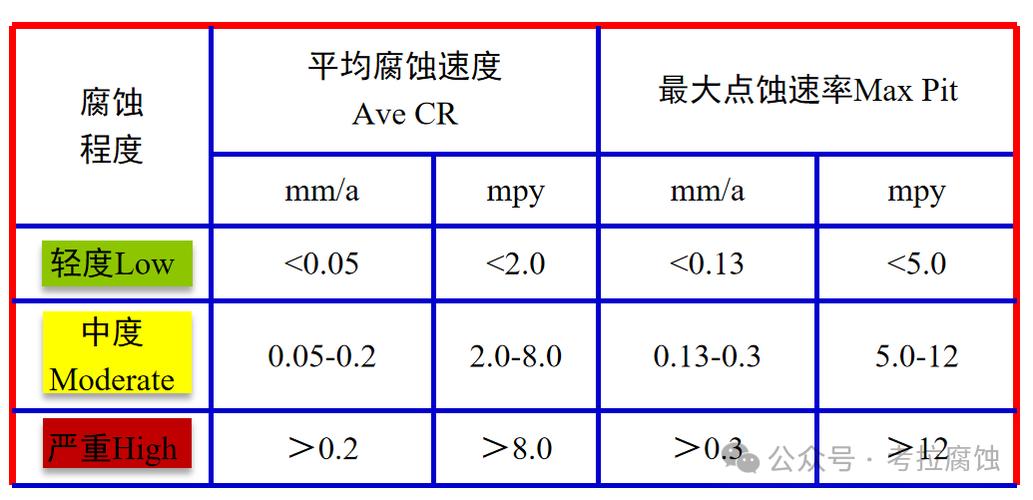

完全不可能。我国早有GB/T 19292.1-2018《金属和合金的腐蚀 大气腐蚀性 分类》，明确把大气腐蚀性从C1到CX分了6个等级，不同等级下碳钢的年腐蚀速率差了整整两个数量级。内陆清洁乡村是C1，年腐蚀不到0.02mm；沿海重工业区是C5，年腐蚀能到0.5~1mm。按30年设计寿命算，C5环境下碳钢腐蚀余量就得留至少3mm，要是再带介质冲刷，还得往上加。你给2mm，不到15年就没了。
说实话，我见过太多图纸，不管是西北戈壁还是沿海盐场，全统一给2mm腐蚀余量。这不是设计，这是偷懒。戈壁风沙大，磨损加腐蚀，沿海盐雾重，氯离子穿透能力强，能一样吗？
更坑的是，腐蚀余量解决不了局部腐蚀。哪怕你留了10mm，局部腐蚀一个点就能穿，全白搭。
最容易出人命的几种非均匀机械腐蚀
谁都知道均匀腐蚀，算好余量就能扛。但机械失效里90%以上的腐蚀事故，都来自局部腐蚀。

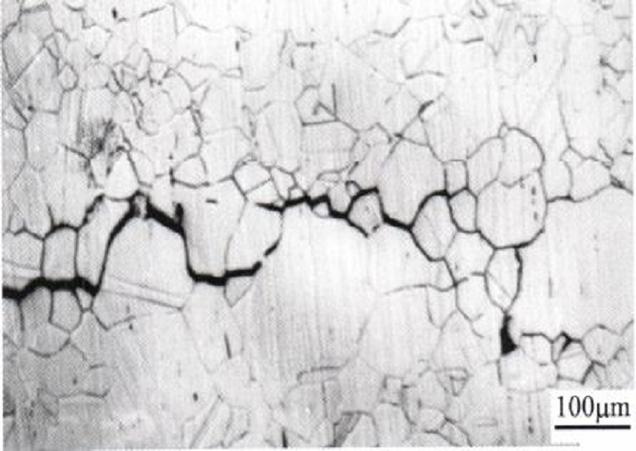

第一个就是应力腐蚀开裂（SCC），这绝对是隐形杀手。我刚工作那会碰到过一个市政供水的压力罐，用了不到三年就裂了，查了半天，最后发现是水源里氯离子超标，加上卷板残留的拉应力，304不锈钢直接发生氯离子应力腐蚀开裂。那时候我还觉得不锈钢不会锈，哪知道它怕这个。
第二个是冲刷腐蚀，很多设计师完全没概念。输油管线的弯头，节流阀的阀座，离心泵的叶轮入口，这些位置介质流速比直管段高3-5倍，带颗粒的介质不断冲刷表面的钝化膜或者氧化层，一边磨一边腐蚀，年腐蚀速率能到1mm以上，比均匀腐蚀快10倍都不止。我之前做过一个长输管线的弯头设计，一开始按直管留2mm余量，不到三年就磨穿了，后来改成堆焊耐磨耐腐蚀层，用到现在八年了还没事。
第三个是点蚀，这个更隐蔽。不锈钢放在氯离子环境里，哪怕整体腐蚀速率很低，只要局部钝化膜破了一个小孔，腐蚀就会往里面钻，不到一年就能钻穿几厘米厚的钢板。外面看起来完好无损，里面早就烂空了。不少沿海的化工泵，用304不锈钢做泵壳，不到两年就漏了，都是点蚀搞的鬼。换成2205双相钢，立马解决，就是贵点，但总比换泵便宜。
不过话说回来，这些坑其实很多都能避免，就是设计的时候没人提，大家都忙着赶进度，没人花时间细想。工程落地的防腐蚀设计思路，全是权衡
做防腐蚀不是越贵越好，核心是匹配寿命要求，平衡成本和风险。我现在做项目，一般按这几步走，从来不会出大错。
第一步，先摸透腐蚀环境，别拍脑袋。你得知道设备放在什么地方，接触什么介质，温度多少，流速多少，有没有氯离子、硫化氢这些敏感成分，有没有外加载荷或者残余应力。把这些参数列清楚，去查NACE的腐蚀手册或者国内的《腐蚀数据与选材手册》，对应选材料，比你瞎猜靠谱一万倍。普通淡水环境，碳钢加涂层加足够余量，比选不锈钢省80%的钱，性能一点不差。
第二步，该做的工艺措施千万别省。凡是接触含硫介质或者氯离子的承压构件，焊后一定要做应力消除热处理。残余应力是应力腐蚀的温床，多花几万块热处理费，总比出事停车便宜。我现在的设计规范里，只要是涉及SCC风险的，哪怕行业规范只要求做局部，我也要求全做，就是吃过亏，怕了。
第三步，主动防护跟上，别全靠材料扛。露天的钢结构，就得做重防腐涂层，沿海的钢结构还要加牺牲阳极阴极保护。地下管线，外加防腐层加阴极保护，双管齐下，寿命能翻一倍。设计的时候别忘了留检测接口，运行过程中定期测壁厚，早发现早处理，别等漏了才补救。
很多人觉得防腐蚀是材料专业的事，设计工程师不用管。错了。机械设计从方案阶段就要把腐蚀考虑进去，等加工完安装完再改，成本至少翻十倍。
机械腐蚀从来都不是什么高深莫测的理论，就是需要你多留心，多结合现场经验，别拿模板套所有项目。多踩几次坑，多分析几次失效，自然就会了。
