很多做精密机床设计的朋友，一提到静压导轨，第一反应就是微米级精度、零摩擦，张嘴就是刚度好。实际做项目的时候，十个有八个栽在不起眼的细节上。我做了12年精密磨床和测量设备设计，前前后后做过不下15套静压导轨方案，踩过的坑比你吃过的饭都多。今天把这些落地的干货掏出来，给中级工程师们提个醒。
为什么你算对了油膜厚度，装上去还是抖？
刚入行学静压导轨设计，谁没背过承载能力公式？油膜压力分布方程、额定载荷计算，套进设计手册的模板，分分钟出结果。我第一次做8米龙门导轨磨的时候，也犯过这个错。按公式算，12吨的额定承载，我们工作台加工件才9吨，余量足足25%，油膜厚度设计20μm，完全符合要求。结果试切出来，工件平面度超差三倍，走刀方向全是细密振纹。
那叫一个头疼。停线拆了三天，没找到问题。

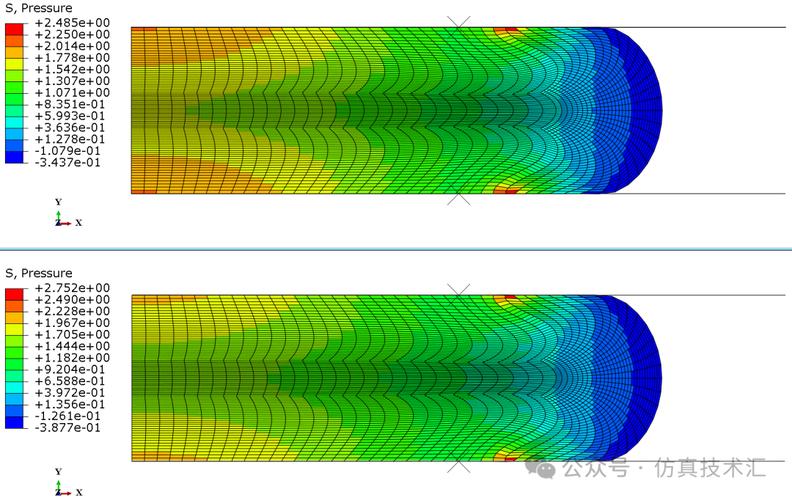

静压导轨油腔压力分布实测云图
后来找计量院的朋友带了压力分布测试片打，才发现问题出在封油边。教材里说，封油边宽度只要大于油膜间隙10倍就能保压，那是理想状态下的实验室结论啊。实际项目里，8米长的床身，你就算做了时效，放三个月还是会有0.02mm/m的扭曲，加上地基沉降带来的变形，封油边太窄的话，相邻油腔直接窜油，压力直接掉一半，油膜刚度直接垮了。
我改方案的时候，直接把封油边跨距从原来的0.8倍油腔短边，改成了1.3倍，然后把封油边的平面度要求，从原来的和油腔同精度，收紧到设计油膜厚度的1/3以内。再试机，振纹直接消失，平面度直接达标。
这个数据我记到现在，长行程开式静压导轨，封油边跨距要取油腔短边长度的1.2~1.5倍，封油边平面度必须控制在设计油膜厚度的1/3以内，比手册上的通用值靠谱太多。
供油系统：别把钱全砸在阀上，回油才是命门
我见过太多甲方，选供油系统的时候，上来就要进口比例溢流阀，传感器要到0.1kPa精度，砸了十几万在阀组上，结果回油随便挖个槽就完事。这完全是捡了芝麻丢西瓜。
去年帮一个三坐标厂家改设备，他们新出的高精度测量机，开式静压导轨，停下来放两小时，油温涨3度，导轨热伸长超了0.12mm，精度直接偏出公差，客户退了三台货。查了整整一周，最后发现回油槽设计错了。他们图省事，把整根导轨的回油槽做成了连通的闭式槽，回油口只开了两端，油根本流不出去，全积在导轨面下方，不仅顶得油腔压力不稳，摩擦热还散不出去，油温越积越高，热变形直接毁了精度。

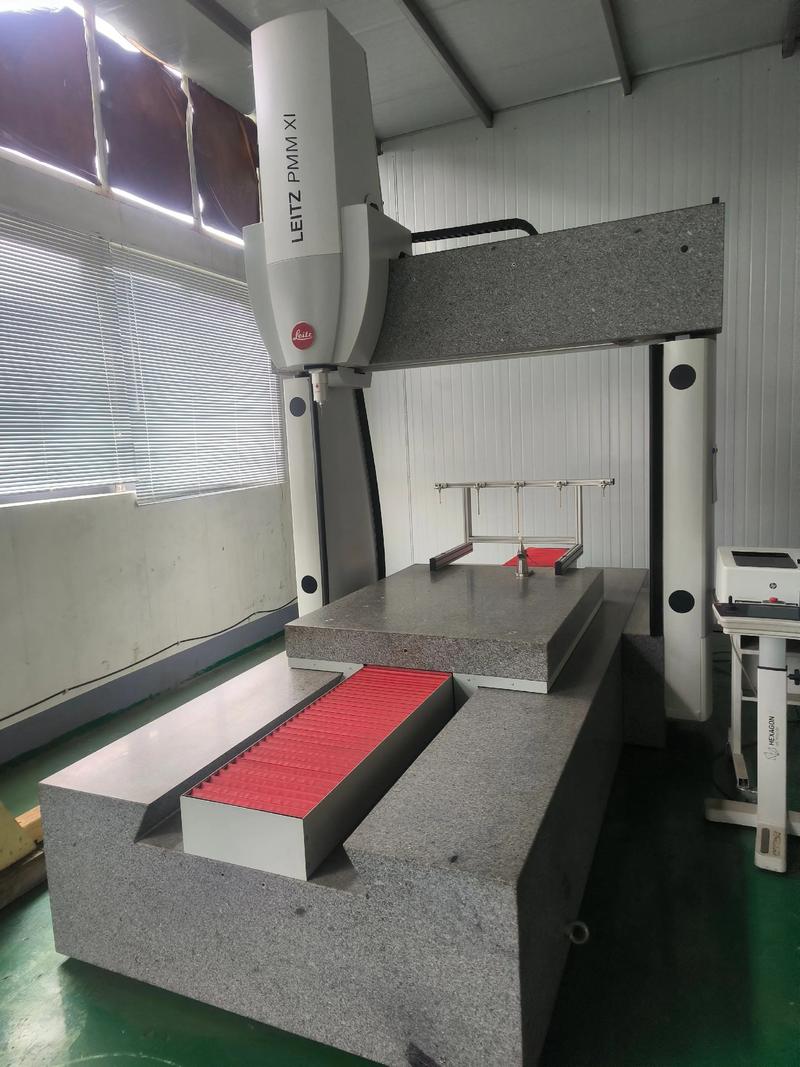

精密三坐标静压导轨回油槽实物图
说实话，静压导轨的供油系统，核心不是进油压力有多准，是能不能及时把热油带出来，把压力稳住。给你说我常用的规则，中小型精密设备用开式静压，恒压供油足够，不用上恒流，能省至少三万成本，只要把回油做好：回油槽必须做1:100以上的倾斜，每两个油腔单独做回油通路，回油口必须开在整根导轨的最低处。要是大行程长导轨，每三米就要加一个回油口，绝对不能偷懒连通到底。
还有，油温的影响你真的不能忽略。油的粘度变10%，油膜刚度就变8%，油温涨两度，精度直接飘。回油不畅攒出来的热，比什么负载波动影响都大。
开式还是闭式？别听厂家瞎吹，看场景选
开式还是闭式？别听厂家瞎吹，看场景选
现在整个行业都在吹闭式静压导轨，说什么精度高、承载好，不管什么项目都推闭式。我真的想吐槽，完全就是为了多卖钱。
闭式静压导轨确实能承受大颠覆力矩，能拉能顶，适合龙门铣床、大型立车那种偏载大的场景，但是闭式静压的成本是开式的两倍多啊，四个面都要加工油腔，都要配磨，安装难度也大，维护的时候拆一次就要重新配精度，太折腾了。
你做个1米的精密平面磨，工件最大两吨，偏载不超过10%，安装基础的变形能控制在0.01mm/m，用开式静压完全够了，精度能做到和闭式一样，还好维护，成本还低。给你一个我用了十年的判断标准：如果颠覆力矩不超过总承载力矩的15%，安装基础水平变形控制在0.01mm/m以内，直接选开式静压导轨，性价比拉满。要是偏载超过20%，或者需要承受向上的拉载荷，那再选闭式不迟。
还有油的选型，别图便宜用普通液压油，必须按GB/T 7632选粘度指数大于90的抗磨导轨油，杂质过滤精度要到10μm以内，我见过用劣质油用了半年，油腔堵了一半，精度直接掉没了，拆洗花了半个月，得不偿失。
做静压导轨这么多年，最大的感受就是，这东西拼的从来不是理论计算有多漂亮，是你对细节的把控。计算错了可以改，细节错了，整台设备都要推翻。把这些坑记下来，至少帮你少改三次方案，少花几十万冤枉钱。
