针对有一定机械基础的工程师，本文不讲空泛的原理，只聊我十几年来做高精度设备时，碰过壁、交过学费才摸出来的气浮导轨设计经验，都是能直接拿去用的干货。
选型别只盯载荷，气膜间隙才是精度核心
很多人选气浮导轨，第一反应就是查样本，找额定载荷够的就下单。踩过坑的都懂，载荷够了，精度死活达不到。
为什么？

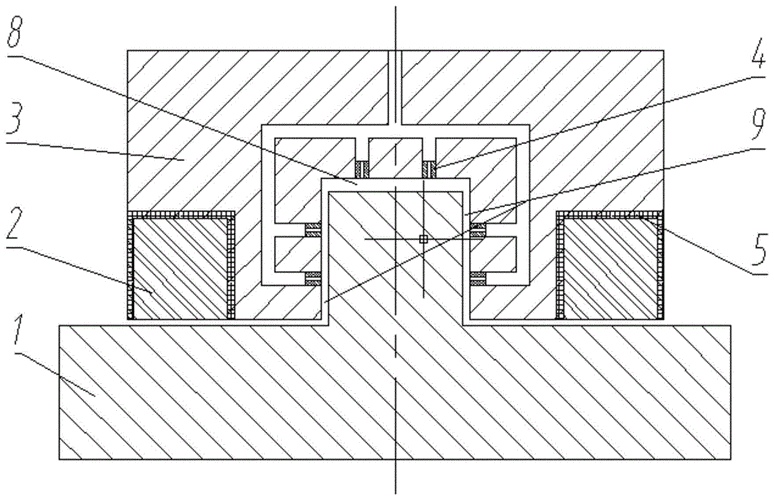

气浮导轨靠压缩空气撑起运动部件，间隙才是决定刚度和精度的核心。常规气膜间隙在5~20μm之间，根据GB/T 33555-2017的通用规范，高精度检测场合的气膜间隙推荐控制在8~12μm。差个3μm，刚度能差出30%，直线度误差直接翻倍。
我三年前给客户做晶圆检测设备，客户要2nm的重复定位精度，一开始图便宜选了国产标准件，间隙标的是15μm，我们算了载荷完全够，装完测精度，愣是差了4倍。
后来换了定制节流，把间隙压到9μm，刚度直接提了40%，精度一次达标。
说实话，选间隙还要看工况。如果是高速运动的龙门设备，间隙要稍微放大一点，避免发热变形蹭到导轨。如果是静态定位的检测设备，就往小了做，精度越高。
节流形式也要权衡。小孔节流成本低，单位面积刚度高，但是对压缩空气的清洁度要求变态，滤芯稍微差一点，堵孔分分钟的事。多孔质节流呢，气膜均匀，防堵性好，承载均匀，但是价格是小孔节流的两三倍。不差钱要精度，选多孔质准没错。
供气系统：不起眼的环节拖垮整台设备精度
接触过很多刚接触气浮的工程师，设计的时候把90%的精力花在导轨选型和结构设计上，供气就随便接个气管，装个普通滤芯就完事。
说出来你可能不信，我见过千万级的半导体设备，因为供气压力波动大，重复定位精度差了一个数量级。
气浮导轨的承载力和刚度和气源压力是直接相关的。压力掉0.01MPa，承载力掉10%以上。所以高精度场合，供气压力波动必须控制在±2%以内，最好加个稳压阀之后再加一个储气罐缓冲，要是预算够，直接上闭环压力控制。
过滤呢？很多人用个10μm的滤芯就觉得够了。不对。小孔节流的节流孔直径一般也就几十微米，大于5μm的颗粒就能堵孔。三级过滤是标配：进气先过10μm粗滤，然后过1μm精滤，最后在每一路导轨进气口加0.1μm的精密滤芯，还要配自动排水器。每天不排水，水进到气腔，轻则刚度不均，重则锈坏导轨大理石基体的密封层。
哦对，还有气管的选择。别用普通的PVC管，时间长了会析出来杂质，堵滤芯堵节流孔。最好用尼龙或者硬铝管，安装之前一定要吹干净管内的碎屑，这个步骤省了，后面拆洗拆到你吐。
安装调试：最后一步翻车太常见
气浮导轨对安装基准的要求，比滚珠导轨高了不止一个等级。很多人装完发现气浮一边漏气一边憋压，运动起来一顿一顿，就是基准面精度不够。
说实话，大理石安装基台的平面度，要求至少是每米行程0.005mm以内，高精度场合要做到每米0.002mm。我当年第一次做大行程气浮，为了省成本，用了0.008mm平面度的大理石，装完气膜厚度差了快一倍，运动的时候摩擦力忽大忽小，拆下来重新磨，花了两万多，耽误了半个月工期。
真的肉疼。
安装的时候还有一个点，预紧。很多人不知道气浮导轨也要预紧？开式气浮靠自重或者外加载荷就能压紧，闭式气浮一定要调上下左右的预压间隙，保证四个方向的气膜刚度均匀，别一边松一边紧，跑起来偏载，用不了半年气浮块就磨坏了。
调试的时候怎么判断气膜对不对？拿塞尺？不对，塞尺精度不够。用千分表打运动件的浮动量，正常浮动量就是你的设计间隙，误差超过1μm就要调基台的垫铁。别嫌麻烦，一次调对，后面省N多事。还有，要是出现局部漏气，声音不对，别捂着不管，大概率是基台有磕碰或者变形，拆开查，别等把气浮块磨坏了再换，那个东西可不便宜。
气浮导轨说难也不难，说简单也不简单，核心就是抠细节，很多时候精度上不去，不是导轨本身不好，是你在选型、供气、安装哪一步偷了懒，省了不该省的钱。
用对了方法，气浮导轨能给你带来远超滚珠导轨的精度和平稳性，在半导体、精密检测这些高端场合，真的无可替代。
