摘要：本文针对有一定机械基础的中级工程师，跳过课本上的泛泛之谈，分享一线生产中离心铸造的核心逻辑、选型边界和常见踩坑经验，所有参数均来自行业通用规范和实际生产验证。
别光背原理，先搞懂离心铸造的核心受力逻辑
课本里说离心铸造靠离心力充型补缩，这话没错。但很多新手刚上手就直接套公式，从来不懂调整，出了问题还摸不着头脑。
行业通用的转速计算公式，写在 GB/T 13926-2008 里，是 n = 29.9√(G/r)。这里n是型筒转速，单位r/min；G是离心加速度的重力倍数；r是铸件内表面的回转半径，单位米。

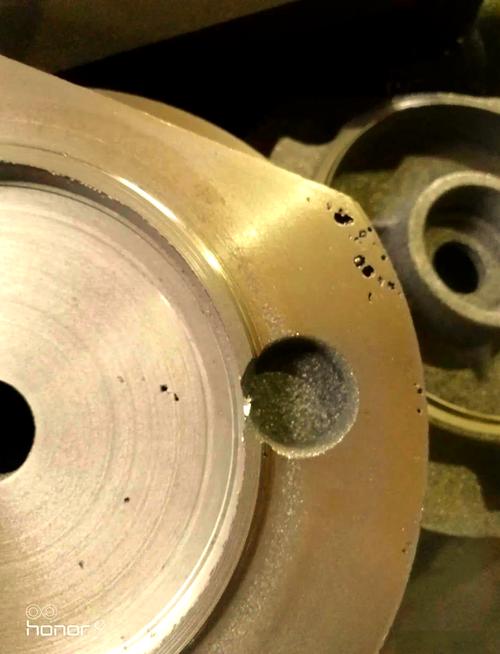

就这个公式，我见过多少人直接套课本给的G值范围，最后废了整批铸件。前年在山东一家做球铁管的工厂，技术工按课本给的G=60~80取了上限，算出来转速比实际需要高了20%，结果浇出来的管子偏析严重，石墨渣全甩到内表面，最后加工完还有密密麻麻的渣眼，三批货全废了，老板脸都绿了。
说实话，G值根本没有固定标准。做薄壁缸套，G选50~70没问题。做大型复合轧辊，G也就30~40。壁厚越大，G选的越低，不然密度不同的组元分层偏析，神仙都救不回来。
核心逻辑其实一句话：离心力是工具，不是越强越好。你要的是金属液充型补缩，不是把杂质全甩到工件表面。
选对工艺比瞎努力重要，离心铸造的选型边界
很多人觉得只要是回转体都能拿离心铸造做，能省型芯钱。这话只对了一半。

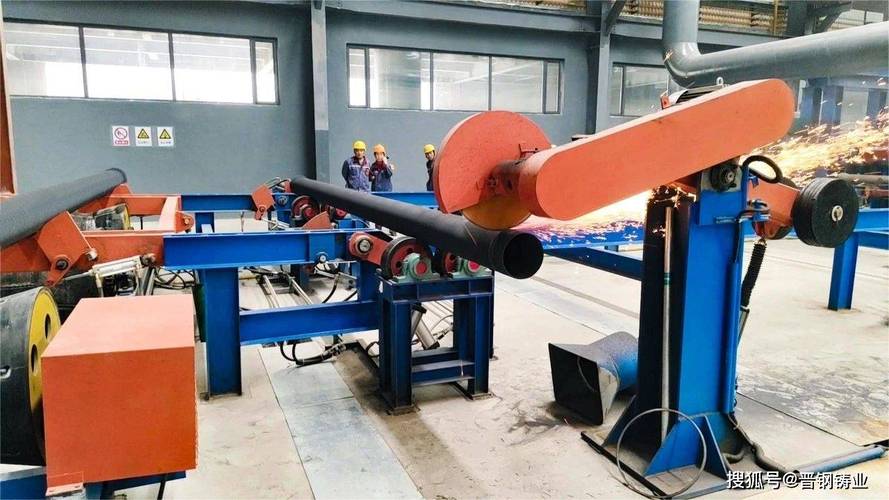

离心铸造最大的优势，就是生产长空心回转体，不用做空心型芯，省成本还避免了型芯带来的气孔缺陷。比如我们常见的球铁管、发动机缸套，这都是离心铸造的传统优势领域，质量比砂铸好，成本还低三成。
但要是你的工件壁厚差超过1:3，劝你早点推掉。我见过有人做带凸缘的空心轴，凸缘壁厚是管壁的四倍，浇完之后管壁先凝，凸缘最后缩孔，切开来跟蜂窝一样，怎么调工艺都没用。
现在火的双金属复合铸件，比如外层高速钢内层球铁的轧辊，其实特别适合离心铸造，但也有讲究。之前我们接了个订单，一开始过渡段做的台阶，壁厚差快四倍，界面全是夹渣气孔，后来把台阶改成1:10的渐变过渡，浇内层的时候把转速降了30%，一下子就解决了。转速降下来，既保证内层金属液能和外层充分结合，又不会因为冲力太大带进去渣。
不过话说回来，很多人纠结选卧式还是立式。其实没那么复杂。工件长度比直径大三倍以上，选卧式，准没错。长度短的盘类环件，比如法兰圈、齿轮坯，立式就够，占地小，成本还低。别盲目追大设备，适合就好。
现场最容易踩的五个隐形坑，都是用钱堆出来的经验
做工艺的，哪有不踩坑的，我把这些年见得最多的坑列出来，能躲一个是一个。
第一，涂料烘干不到位。很多人觉得涂料烘干就是走个流程，水分差一点没事。我见过就因为涂料水分超了0.5%，浇完一整炉活，内表面全是气孔，直接报废。离心力大，气体本来要往外排，水分突然汽化，直接闷在铸件里，根本排不出来。一定要卡着水分不超过0.3%，别嫌麻烦。
第二，型筒预热温度乱调。冬天和夏天差很多。冬天型筒温度低于150℃就开浇，外层冷却太快，内表面质量直接差一个等级。夏天型筒被烤到超过300℃，涂料容易开裂掉渣，反而出缺陷。我们跑了十几个厂总结出来，控制在200~250℃，不管啥季节，都稳。
第三，浇注温度瞎降。很多人觉得离心铸造充型好，温度可以比砂铸低，错了！型筒是金属的，导热比砂型快太多，冷却速度比砂铸快一倍都不止，所以浇注温度反而要比砂铸高10~20℃，薄壁件差5度都可能浇不足，别省那点燃料钱。
第四，挡渣环节偷懒。很多人就放个挡渣网就完事了。卧式离心铸造里，渣密度小本来就往内表面跑，挡渣不好，最后内孔加工完还是渣眼。我们现在都是倾斜浇注加挡渣塞，末端留个出渣槽，把渣全引到端头，最后切掉，真的好使。
第五，动平衡常年不校。很多老工人不在乎，觉得能转就行。我早年在一个小厂见过，型筒用了八年没校过动平衡，浇完开转，整个机床晃的能让人站不稳，差点出事。说真的，每年都有这种安全事故，一定要每半年校一次动平衡，这个钱绝对不能省。
离心铸造看起来工艺简单，没有砂型铸造那么多工序，其实处处都是细节。参数都是死的，人是活的，拿到新活先试一两炉，调整一下参数，比抱着公式算半天有用多了。
