摘要：点焊是汽车、钣金、家电行业最常用的薄板电阻焊工艺，门槛低但做好极难。很多中级工程师对工艺的理解停留在”通电熔接”的表层，实际量产经常踩坑，本文结合二十年一线工艺经验，拆解核心逻辑、参数权衡和常见缺陷排查，都是实打实的落地经验。
点焊的核心，从来不是电流，是热平衡
新手拿到图纸第一反应，焊不上就加电流。我刚入行那年在汽车零部件厂试装门槛内板，1.2mm+1.5mm的冷轧钢板，一直过不了撕裂试验，我连着加了三次电流，直接把板烧穿一个大洞，当时罚了我半个月绩效，现在还记得。

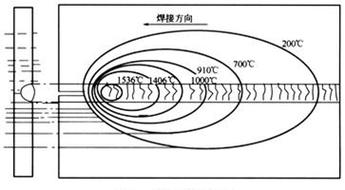

说实话。点焊的本质是利用电流流经工件接触面产生的电阻热，熔化母材形成熔核，再冷却结晶得到焊点。整个过程必须维持一个刚好的热平衡：热量产生速度要大于热量向电极和母材扩散的速度，才能把温度升到熔点，又不能太多，不然就烧穿。

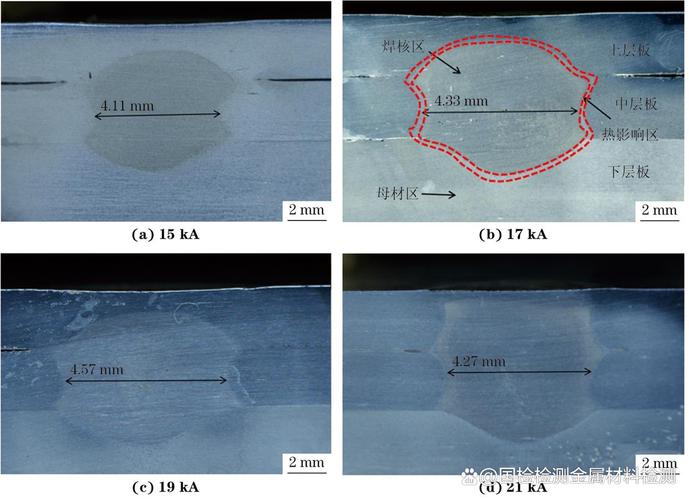

行内通用的标准里，合格焊点最核心的指标就是熔核直径。根据GB/T 15825.1-2008《薄板点焊 焊接质量及检验方法》里的公式，最小熔核直径要求是d = 2δ + 3，δ是对接两块板里较薄那块的厚度，单位是mm。这个公式我记了二十年，从来没错过。比如两块1mm的板，最小熔核就是5mm，错不了。很多人设计的时候不提前算，出来熔核小了，强度肯定不够。
工艺选型里，那些看不见的成本权衡
很多人觉得点焊就是买个焊机就行，其实大部分问题出在你看不见的地方。比如电极。电极不就是个铜块？呵呵，这里面差远了。普通低碳钢点焊用铬锆铜就行，硬度够，导热也好，性价比高。但你焊镀锌板试试？镀锌层熔点低，很容易粘在铬锆铜电极头上，焊个百八十个点，端面就坑坑洼洼，电流分散，焊点直接废了，就得打磨或者换电极。
我去年碰到一个做家电外壳的客户，0.7mm的热镀锌板，用铬锆铜电极，一天换三个头，光换头的工时一天就要两百多，后来改成氧化铝铜电极，材料贵了三倍，但能用三天，算下来成本反而降了一半还多。
电极端面尺寸也有讲究。不是越大越好，也不是越小越好。一般来说，端面直径要比你需要的熔核直径大2-3mm。比如刚才说的1mm板需要5mm熔核，电极端面就做φ6或者φ7，刚好。端面太大，电流密度不够，熔核长不大；太小，压力太大，压痕太深，还容易烧穿电极。
不过话说回来，压力和通电时间的权衡也很重要。很多人觉得通电时间越长，熔核肯定越大，其实不对，时间长了，热量都扩散到电极和母材里了，不仅熔核长不了多少，工件变形还大，表面压痕深得能嵌进去指甲，客户直接给你打回来改。
常见缺陷排查，别上来瞎调参数
做点焊工艺，最头疼的就是出了缺陷不知道从哪下手。我见过太多工程师一看到飞溅就降电流，一看到虚焊就加电流，纯靠试，试一天还找不到问题。说两个最常见的坑，记下来能省你大半天时间。
第一个是飞溅，90%的飞溅不是电流太大，是压力不够。两个工件贴合不好，中间有空隙，通电瞬间空隙里的空气被加热膨胀，直接把熔融金属喷出来，就是飞溅。还有就是工件表面有锈、有油污，也会出飞溅。先擦干净，调压力，最后再动电流，这才对。
第二个是虚焊，虚焊最坑，出厂过检，客户用半年掉下来，赔死人。虚焊除了电流不够，最常见的原因是分流。就是你两个焊点挨得太近，电流从已经焊好的焊点走了，不走新的焊接接触面，自然形不成熔核。AWS D17.2电阻焊规范里明确要求，最小点距不得小于三倍熔核直径。我之前碰到一个年轻设计师，为了提高门框强度，把点距从8mm改成了4mm，结果一半焊点都是虚焊，整体强度反而降了20%，改回点距之后直接合格，就这么离谱。
还有一种虚焊是镀锌板特有的，锌层熔了之后流到熔核边缘，降低了接触电阻，热量上不来，所以镀锌板的电流要比同厚度低碳钢高10-15%，这个经验很多人都不知道。
点焊干了二十年，我最大的感受就是，看起来越简单的工艺，门道越深。很多东西书上讲得模棱两可，不去车间亲手焊个几百件，踩几次坑，永远学不会。上面这些都是我实打实踩坑踩出来的经验，给同行做个参考。
