那台试制样机在加载到额定扭矩的120%时，箱体侧面突然出现一条纵向裂缝，油液喷得满地都是。我当时整个人是懵的——明明做了有限元分析，安全系数1.5，怎么还会这样？拆解后发现，裂缝起源处有个不起眼的缩松缺陷，直径也就3毫米。但就是这3毫米，让整个项目延期两个月。
壁厚不是想加就能加
说实话，很多年轻工程师一上来就爱堆壁厚，觉得厚了肯定更结实。真不是那回事儿。那次故障后，我重新审视了铸造工艺图。箱体材料是HT250，原设计壁厚12毫米，后来为了提升刚度，局部加厚到18毫米。结果呢？厚壁区域与薄壁过渡处产生了热节，补缩通道不畅，缩松反而集中爆发。GB/T 9439里明确提到，灰铸铁的力学性能对壁厚敏感——壁厚增加，抗拉强度会下降，尤其是厚大断面。我那18毫米的壁厚，实测强度反而比12毫米处低了10%以上。
所以壁厚不是随便加的，均匀性才是正道。实在需要加强，应该用过渡圆角平缓衔接，R角至少取壁厚差的1.5倍。而且，灰铸铁箱体壁厚一般建议不超过20毫米，真要扛大载荷，不如换球铁或直接上铸钢。唉，这个坑踩得值了。
那些被忽略的筋板布局
刚度不够，壁厚又不能乱加，怎么办？加筋板呗。但筋板布置绝对是个手艺活儿，不是随便画几根条条就完事儿。记得一台变速箱箱体，样机噪声特别大，嗡嗡响。振动测试发现，一阶固有频率正好落在啮合频率附近，共振了。我们在箱体内侧加了两根斜向筋板，截面呈梯形，筋高取壁厚的3.5倍，筋宽取壁厚的0.8倍。改后模态分析，一阶频率上移了30%，噪声降了8分贝。效果惊人！

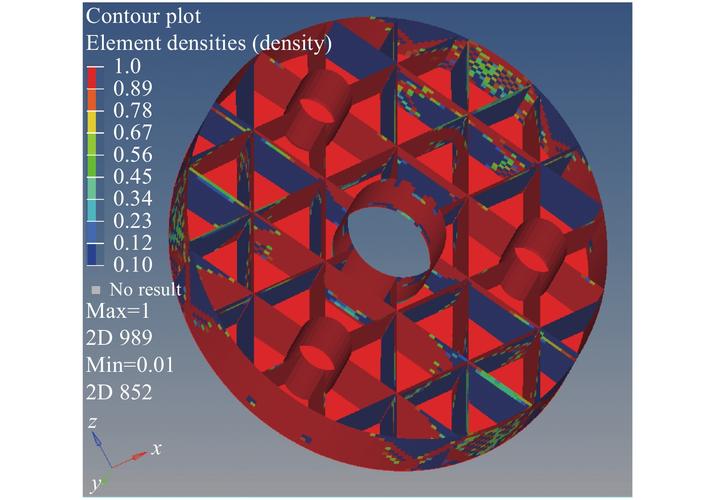

筋板要顺着传力路径走，最好连接轴承座凸台和地脚螺栓孔，形成封闭的力流环。交叉处避免直角，倒圆角能减少应力集中。现在有些公司玩拓扑优化，软件生成那种树枝状筋板，确实厉害，但铸造车间师傅看了想打人——清砂困难，成本翻倍。所以啊，实用第一，别太迷恋算法。
定位销孔里的大学问

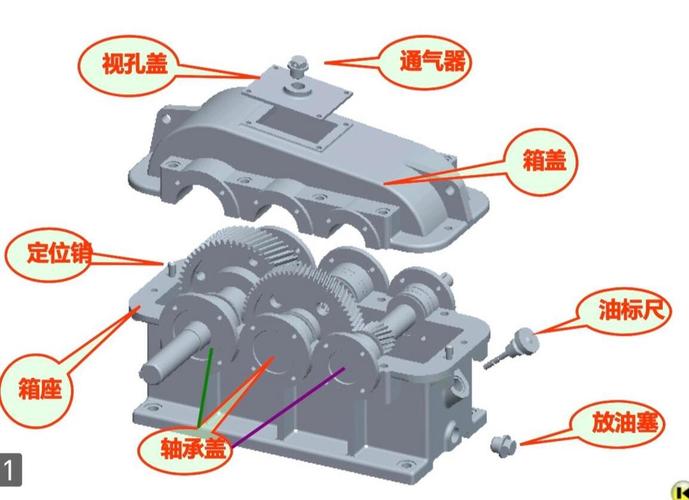

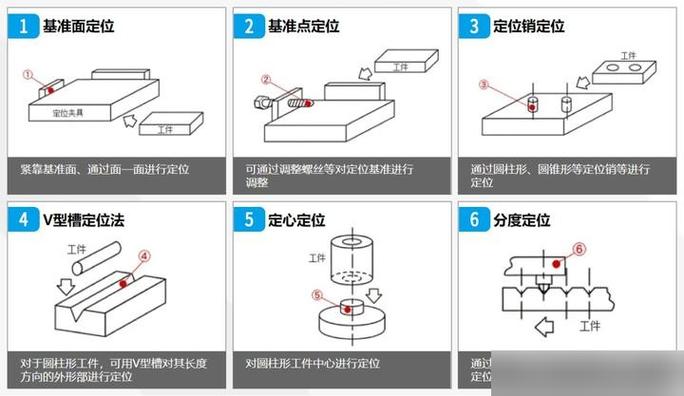

箱体加工，合箱镗孔，定位销是命根子。搞机械的都知道一面两销定位，可细节一塌糊涂的情况太多了。有一次外协厂把销孔钻偏了，硬敲进去，结果上下箱体错位0.2毫米，轴承孔同轴度超差，装机后温升奇高。查了半天才找到原因。销孔配合必须遵循标准：圆柱销用H7/n6过盈配合，菱形销方向要正确，长径垂直于两销连线。而且，销孔要在半精镗后铰孔，热处理后还得研配。这些工序，少一道都可能出事儿。
还有定位销的材料——不能太软，GCr15淬硬到58~62HRC是常规操作。但有人图便宜用45钢，没多久就点蚀变形，重复拆装几次精度全无。哥们儿，省这点钱真划不来。
箱体设计就像走钢丝，刚度、工艺、成本来回扯。有限元模型再漂亮，不如去铸造车间摸一摸毛坯，跟钳工师傅聊一聊。别迷信仿真，真的，多接地气。
