说实话，刚入行那会儿，我对阻尼的理解全是从课本上抄来的——粘性阻尼系数、对数衰减率，背得滚瓜烂熟。直到有一次现场试车，差点把厂房顶掀了，我才真明白这东西的份量。那是2008年，我负责一台高速离心机的底座设计。理论计算完美，模态避开了，刚度也够，可一开机——嗡！整个楼板跟着抖，操作台上的水杯直接跳起了舞。问题出在哪？阻尼被忽略了。

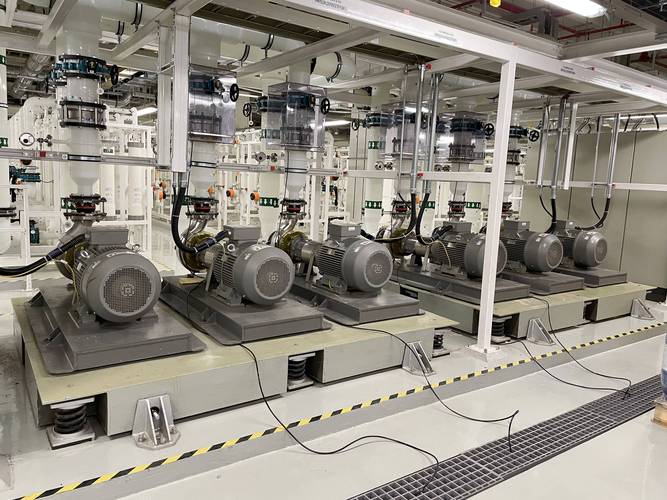

在那之后，我花了整整两周重新测试、计算，最后往底座与基础之间塞进八块定制的高阻尼橡胶垫，振幅直接砍掉80%。这次经历让我学到了一课：阻尼不是锦上添花，它是决定设备能不能活的保命符。在这篇文章里，我想和你聊聊阻尼——不是那种教科书里的阻尼，而是装在设备上会咬人的猛兽。
1. 粘性阻尼：被低估的“刹车片”
粘性阻尼是我们最熟悉的模型，力与速度成正比，F=cv。在油阻尼器、汽车减震器里，它就是王者。但很多设计师选型时只盯着阻尼力，完全忽略了速度指数。举个例子，我曾经给一个精密平台选用油阻尼器，供应商给的总阻尼力满足要求，可低速时平台抖得像筛糠。为什么？因为那款阻尼器的速度指数是0.3，低速区阻尼力急剧下降——而平台恰恰长期工作在低速微动状态。最后换了一款指数0.1的，问题立马消失。你看，选型差一个指数，结果天差地别。
再说个坑：温度。油液粘度随温度变化，我亲眼见过一个项目，冬天调试好好的，夏天一到，阻尼器像漏了油。设计时一定得看供应商提供的粘温曲线，最好带温度补偿。还有，安装方向——直立的阻尼器，如果没排气，气泡会让你怀疑人生。
在这里，不得不提一下雷诺方程和油膜阻尼，那是滑动轴承里的另一片天地，以后有机会再展开。现在，你只要记住：粘性阻尼线性好，但别太信它的一致性。
2. 阻尼比0.05？别被“经验值”坑了
结构阻尼常以阻尼比ζ表示。翻开任何一本振动手册，你都会看到：钢结构ζ=0.02~0.05，混凝土0.05~0.1。嗯，这数字我用了十年没出大错，直到遇上一个筛分机框架。那是给矿山设计的，高15米，全焊接钢结构。我按0.05做了谐响应分析，应力完全OK。结果试运行时，操作工说感觉站在蹦床上。实测阻尼比只有0.008！共振放大系数直奔60多，吓出一身冷汗。
为啥差这么多？因为焊接结构的实际阻尼远小于铆接或螺栓连接，焊缝把能量耗散的微动摩擦全锁死了。而且，阻尼比是振幅相关的——小振幅下材料内耗极小，只有接近屈服时阻尼才会增大。我们设计时总按线性假设，这本身就离谱。后来我在框架节点处塞入特制的摩擦垫片，硬把阻尼拉到0.04，振幅降了4倍。

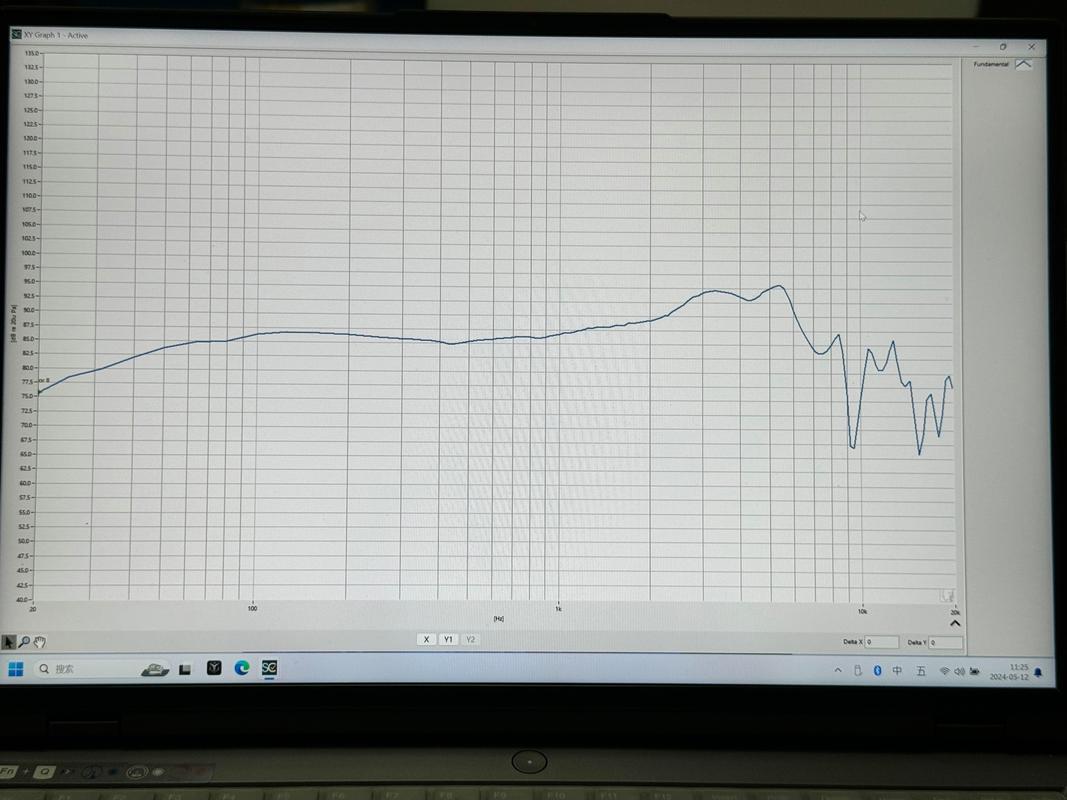

获取阻尼比最经典的方法是半功率带宽法，从频响峰-3dB点的宽度计算。但这个方法有个前提：阻尼要小，模态不密集。如果你遇到密集模态，老老实实用对数衰减法吧，从时域衰减波形数周期。那该怎么取ζ？如果有条件，做锤击测试，直接测频响函数，反推阻尼比。没条件？参考标准GB/T 8540或ISO 10816，但千万别照搬。对于焊接钢结构，我现在的习惯是取0.01~0.015，留足安全余量。另外，在FEA里很多人用瑞利阻尼，α、β值怎么定？千万别拍脑袋取前两阶模态计算αβ——那只能保证那两阶准确，其他阶可能荒谬。我的做法是，取关注频段内越多阶模态平均，越稳妥。
3. 摩擦阻尼与结构阻尼：藏在细节里的魔鬼
说到摩擦阻尼，那是另一只猛兽。螺栓连接面、叠板弹簧、齿形结合面，只要存在微观滑移，就有能量耗散。有次解决一个落地镗床的刀杆颤振，死活找不到原因。最后灵机一动，在刀杆支撑套筒的配合面上喷了一层碳化钨，增加摩擦系数，颤振立马没了。摩擦阻尼就这么玄幻，加一道磨削纹理，也许就能解决问题。
结构阻尼更底层——材料分子链的内摩擦，产生滞后回线，与应变幅值成幂次方关系。在高应力区域，它才是主角。比如航空发动机叶片，摩擦阻尼靠叶根阻尼套，结构阻尼靠材料本身。但建模太复杂，工程上常等效为粘性阻尼，这又会引入误差。我的经验是，对于高周疲劳问题，阻尼估错30%，寿命预测可能差一个数量级。
还有一个被滥用的概念：复合阻尼结构，比如约束阻尼层。很多人以为贴上就是万能灵药。错了。阻尼层的厚度、模量、位置，必须与结构模态匹配。我曾见人把阻尼片贴在振动节点上，效果是零——因为节点位移为零，粘弹性层根本没变形，何来耗能？阻尼处理的最大效益点在反节点，也就是弯曲腹点。
说到这儿，突然想起一桩趣事：一次客户投诉我们的减震器没效果，折腾半天发现——他们安装时把橡胶垫用502粘在了地板上。阻尼都锁死了，还振什么振。
最后几句掏心窝的话：阻尼这个参数，看不见摸不着，却像幽灵一样左右着你的设计。下次当你拍下计算机上的Enter键开始分析时，别只盯着刚度质量矩，给阻尼多留一个心眼。它可能不会说话，但会给你脸色看——用振动和噪音。
