那天凌晨三点，车间电话把我从被窝里揪出来。一台高速离心压缩机跳机，拆开一看，轴断了，叶轮像是被啃过一样，壳体里遍布划痕。说实话，第一反应是材料问题，或者制造缺陷。但金相报告出来，断面是典型的疲劳扩展，裂纹源在油孔台阶圆角处——得，又是转子动力学没吃透。
转子动力学这个东西，平时可能不显山露水，一旦出事，那就是惊天动地。我记得刚入行那会儿，总以为过了临界转速就万事大吉，真正踩过坑才明白，这玩意儿远不止一阶弯曲模态那点事。
临界转速为什么总跟计算值对不上？
教科书上的公式写得明明白白，可现场一测，差个几百转简直稀松平常。最离谱的一次，我们算出来一阶临界是4800rpm，实测飙到5200，偏差超出了API标准允许的±10%。排查了三天，最终锁定在轴承刚度上——计算时取了厂家给的典型值，可实际运行油温、油压、间隙全都有偏差，再加上基础柔度的影响，整个支撑系统比我们想象的要软得多。
大型压缩机转子轴承系统刚度测试
还有一个容易被忽视的点：陀螺效应。尤其是悬臂转子，轮盘直径大，高速下的陀螺力矩会让正进动频率大幅升高，反进动频率下降。如果你只用传统梁单元模型，不考虑陀螺矩阵，结果就是高速区预测完全是失真的。我见过不少年轻工程师，拿着商业软件一顿操作，模态只算弯曲，不看陀螺，不死心，直到现场振动超标才慌忙改设计。
对了，装配过盈量也是个坑。热套配合过盈太小，高速下松脱；太大，应力集中诱发裂纹。有次我给一根主轴选配合，参考了一个德国标准，结果试车时振动频谱出现半频分量——油膜涡动！调整了好几次间隙才算压住。
轴承刚度和阻尼的博弈
讲转子动力学，就绕不开轴承。滑动轴承的五瓦块可倾瓦，理论上能抑制油膜振荡，但前提是你得选对预负荷系数、瓦块包角。一般预负荷取0.2~0.5，太小阻尼不足，太大温升高。我习惯先按Lund的算法预估刚度和阻尼系数，再导入转子模型做稳定性分析，算对数衰减率。API规定对数衰减率必须大于0.1，但我自己的经验，低于0.3就心里发毛。
有一次，一台给水泵改造，我把圆瓦轴承换成了米歇尔轴承，心想这下稳了吧？结果开车后，振动随转速缓慢上升，频谱里出现0.48X的分量——还不是完全振荡，但趋势不妙。翻文献才意识到，高速轻载工况下，可倾瓦也可能失稳，因为每个瓦块油膜刚度变化的非线性耦合。最后通过加大瓦块预负荷、减少宽径比，才把对数衰减率拉到0.4以上。这过程，真是折磨。

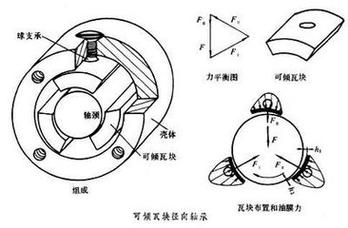

可倾瓦滑动轴承油膜压力分布仿真
滚动轴承？也别想得简单。内圈旋转时，间隙、滚道波纹度、预紧力都会引入非线性刚度，某些特定转速下可能激起分数次谐波共振。我处理过一个电机转子，用深沟球轴承，一到3000rpm附近就出现半频晃动，查遍设计都没问题，最后发现是轴承内圈与轴颈的微动磨损导致配合松动，刚度突变。涂了点抗微动涂层，问题解决——所以有时候，理论之外还得靠这些“土法子”。
现场动平衡：差点报废的教训
现场动平衡：差点报废的教训
那是最狼狈的一次。一台多级离心压缩机，大修回装后试车，驱动端轴承振动直接冲到180μm，超标三倍。我们按常规做低速动平衡，测出不平衡量，在第一个叶轮上加了配重，再启机——振动反而更大了！我当时冷汗就下来了。后来才醒悟，这是一阶弯曲振型恰好位于两个平衡面之间的区域，加重位置选在了节点附近，不但没抵消，反而放大了二阶分量。
正确的做法应该是先用影响系数法多转速辨识不平衡分布，搞清楚是一阶模态主导还是二阶，或者两者耦合。还得考虑转子初始弯角的贡献，也就是“机械跳动”和“不平衡”的区分。折腾了整整两天，最后在远离节点的两个面上加权，并把启机振动谱的数据拿来做了最小二乘拟合，才算把振动压到30μm以下。看着频谱上那根直线终于趴下去，心里那种舒畅……不过代价是延迟了48小时交付，被客户骂得狗血淋头。
从那以后，我给自己定了个规矩：任何高速转子检修后，先做低速平衡，但不盲目加配重；必须升速到一阶临界附近，记录波德图和极坐标图，判断振型后再动手。有时候，不做比瞎做好得多。
现在新机组设计，我都要求转子必须通过稳定性评价，不仅校验坎贝尔图、不平衡响应，还得看系统阻尼。算不明白的地方，就留足裕量，比如密封间隙放大一点，或者阻尼特大的挤压油膜阻尼器放进去。虽然成本高了点，但比起现场出事、半夜接电话，我还是愿意多花那几万块钱。
所以说，转子动力学不是一门死磕公式的学科，它得结合制造、装配、运行工况反复试探。书本上的完美模型落到现实里，总会有层出不穷的变数。我们能做的，就是不断积累那些“为什么没算准”的实例，慢慢打磨自己的直觉——对，直觉，老工程师那种一眼看出问题可能在哪儿的直觉。
