磨床这东西，说简单也简单，一个砂轮一个工件，相对运动磨出尺寸。但真把它当回事，里头全是坑。干了十几年设计，我最大的感受是——磨床从来不是靠一个牛逼的部件撑起来的，它是整体刚性的较量，是振动、热变形和微量进给的三人转。
说实话，我刚入行那会儿，总觉得磨床嘛，主轴精度高就行。结果被老师傅骂了一顿。后来自己调试一台外圆磨，才明白再好的主轴，装在一个“软脚虾”床身上，照样给你振出波纹来。那感觉，就像拿Leica镜头配个塑料机身，拍出来还不如手机。
刚性不是玄学，是算出来的
谈起磨床，绕不开刚度。静刚度、动刚度，概念谁都会背，但落实到设计里，你会遇到很现实的问题——比如床身肋板怎么布，导轨跨距多大，砂轮架悬伸长度砍到多少才合适。

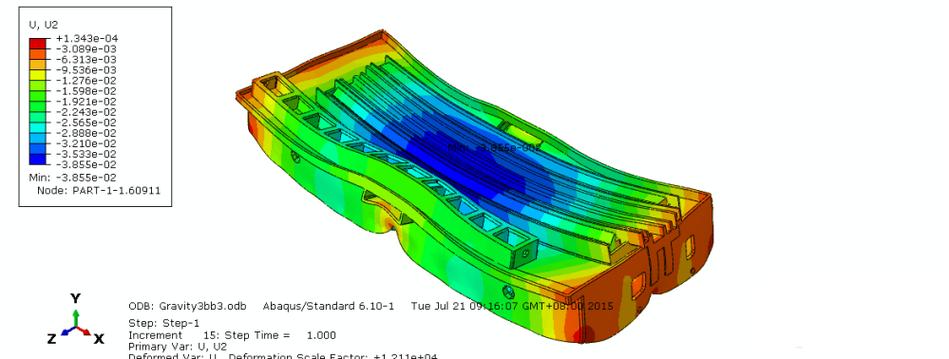

我以前设计一台高精度平面磨床，床身用了传统的“井”字肋。仿真算下来，静刚度倒是够了，但一跑动态特性，发现二阶模态附近有个明显的峰值，正好落在砂轮转速的倍频上。唉，那叫一个尴尬。后来改成蜂窝状肋板布局，模态频率挪开了几百赫兹，问题才消停。
你可能要问，刚度目标怎么定？行业里通常看磨削力的比例系数。举个例子，精密外圆磨的静刚度要求一般在60 N/μm以上，普通级可能只有25 N/μm。这个数值怎么来的？经验加实验。但有一点是确定的：磨削深度每增加1μm，如果机床变形吃掉0.5μm，那你的精度就打了五折——所以，别迷信闭环控制，机械刚度才是祖宗。
另外，导轨跨距这东西，看着简单，实际调起来头大。跨距太大，床身中间区域就起拱，加工出来的工件中间凸；跨距太小，又稳不住。我一般建议按床身宽度的0.55~0.65倍去初选，然后再根据导轨副的刚度去校核。别嫌麻烦，这比事后磨不出工件再返工强得多。
砂轮主轴：精度和寿命的平衡木
主轴是磨床的心脏，这话我年轻时信，现在半信半疑。因为光有颗强劲的心脏，血管不行照样梗——你得有好的轴承，好的润滑，还得有合理的预紧力。很多时候，电机发热把主轴拉长几十微米，比你选的间隙还大，当场就抱轴了。
现在多用动静压轴承，好处是油膜刚度高，抗振性也好。但毛病是液压系统一旦温度上来，粘度变化，油膜厚度就飘。你说烦不烦？所以我在设计时，宁可多花点成本也要单独配一个油温冷却机，把供油温度控制在±1℃。别小看这1℃，直接决定了午后能不能干活。
另外，主轴电机的选型也有讲究。你们有没有遇到这种情况：粗磨时功率不够，憋得砂轮打滑；精磨时功率太大，发热又影响精度。我常用的办法是按最大磨削功率的1.2~1.5倍选额定功率，同时要考虑低速大扭矩的特性。如果预算够，上直驱电主轴，但别忽略冷却——一般我会加个水套，外面再包个隔热罩，至少能把热变形挡住一半。
不过话说回来，有些老师傅喜欢带皮带传动的，说隔振好。我当时不信，后来对比了下，确实在低频振动上表现好些。但代价是传动空间大，皮带还要定期张紧。嗯，这就是取舍。
进给系统：微米级的挣扎
磨床的进给系统，特别是砂轮架的轴向进给，那真是微米级的挣扎。你想想，要求每次进给0.5μm，但机械间隙、弹性变形、爬行，随便哪个都能吃掉你一半的行程。

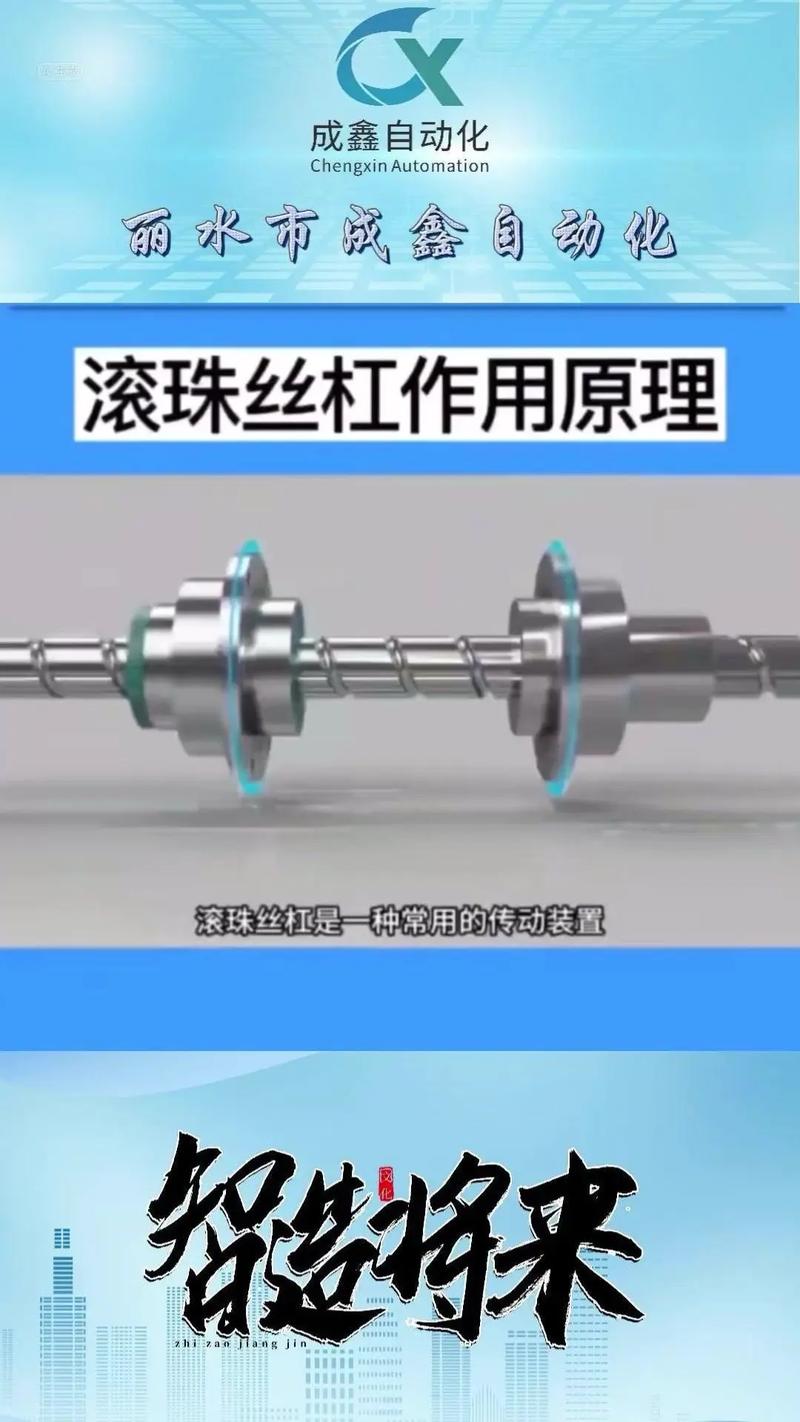

所以我一般推荐直线电机直驱或高精度滚珠丝杠加消间隙螺母。前者响应快，但推力有限，适合轻切削；后者刚性足，但要解决反向间隙。别偷懒，别想着靠数控系统补偿就能万事大吉——间隙补偿是基于固定状态的，温度一变，补偿值就成笑话了。
我踩过最大的坑是导轨爬行。低速时工作台一顿一顿的，磨出来的表面那叫一个“搓板”。后来查了半天，发现是润滑脂的粘度选得太低，加上导轨预紧力过大。换了合适的润滑方式，问题就没了。所以选导轨时别只盯精度等级，动静摩擦系数差异才是爬行的根源。现在流行直线导轨，滚动摩擦系数差异小，爬行几率低，但抗振性不如滑动导轨，得结合具体工况选。
冷却与排屑：被忽视的隐形杀手
很多初级工程师不重视冷却液，觉得就是个浇水的功能。实际上，冷却系统差，工件会烧糊，砂轮会堵，精度？免谈。
我见过一个案例，某厂用进口磨床磨航空件，老是表面烧伤。查来查去，最后发现是过滤精度不够，切削液里混着微小砂粒，在磨削区产生二次划伤和高温。后来换了纸带过滤加磁分离，过滤精度从40μm提高到15μm，问题彻底解决。
另外，冷却液的喷射角度和压力也很有讲究。压力太低，冲不进磨削弧区；压力太高，会把砂轮表面冲坏。一般内冷却压力在1~1.5MPa，外冷则在0.3~0.5MPa就够。还有，别忘了设置排屑装置，铁屑堆积会严重影响精度——别问我怎么知道的，说多了都是泪。
热变形控制：一杯水的故事
磨床最怕什么？热。机床开动两小时，主轴箱热膨胀，丝杠热伸长，床身热弯曲，所有误差都跟着跑偏。我曾在一台精密磨床上测试，空运转三小时后，砂轮架对工件的垂直度变化了12μm，这个量级对精密磨削就是灾难。
对策无非是几个方向：隔热处理、对称结构、强制冷却、标准温度环境。我在设计时，会把电机、液压站这些发热源尽量外置，或者用隔热垫隔开。床身采用对称结构，让热变形双向抵消。同时加装温度传感器，实时补偿位置环。
但物理规律在那摆着，完全消除是不可能的。所以好的磨床操作工有个习惯——先空跑一会儿，等机床热平衡了再干。我们设计时只能尽量缩短这个时间，比如用新型复合材料做床身，热导率低，稳定性好。但代价是贵，而且有些材料遇油会膨胀……
调试与验收：魔鬼在细节
设计完了，安装调试才是见真章的时候。切试验试件，磨出来一道一道量表面粗糙度，看波纹，听声音，听得出砂轮是否钝了。这时候你才发现，磨床设计跟医学一样，得靠“望闻问切”。
讲真，有一次验收一台新磨床，静精度完全合格，但一磨就出现25mm间距的振纹。排查了很久，最后发现是砂轮主轴的轴承预紧力不够，导致刚度不足。你说静精度测不出来吧？但实际干活就露馅。所以我建议在验收时，除了按GB/T 4685做几何精度检验，一定要加一项“动态特性测试”，比如锤击法测模态，或者干脆试磨不同切深观察振纹。
对了，别忘了砂轮的静平衡。别以为新砂轮就是平衡的，装上法兰后不平衡量吓你一跳。我一般要求做两次平衡——修整前一次，修整后再一次。有人问不累吗？累，但值得。
其实谈磨床，能说的太多了。今天聊的这几个方向，只是我个人觉得容易踩坑的点吧。每一台磨床都是反复权衡的结果，刚性和精度，速度和寿命，成本与性能……没有绝对的对错，只有适不适合工况。搞设计嘛，就是不断地试错，不断地给前人擦屁股，然后给后人挖坑。
