反应釜这东西，听着就是个罐子，真做起来才知道里面全是细节。今天不聊那些教科书上的老生常谈，就讲几个设计过程中容易被忽略的坑，顺带说说本人在车间里摸爬滚打攒下的一些教训。

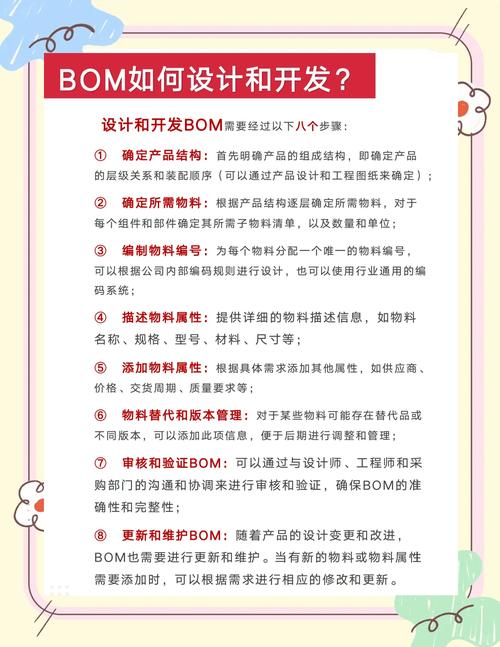

选材质，别光顾着抄BOM
先说材质。很多人一看介质是酸碱，就直接上316L。但316L在高温下的氯离子应力腐蚀开裂，那是真能让人头疼。我们曾经有个项目，介质里氯化物含量只有200ppm，温度150℃，结果用了不到半年，釜体焊缝附近就裂了。所以选材质的时候，一定要把微量成分和温度区间都算进去。遇到有氯化物又跑不掉高温的工况，老老实实换2205双相钢，要么就上哈氏合金C-276。别舍不得那点钱，等出了事再补，成本翻着倍去。
另外一个材质坑是衬里。比如搪玻璃反应釜，用得好好的，但一次温度骤变，搪玻璃就崩瓷了。那玩意儿一坏，整台釜基本报废。所以操作规程里一定要限定升降温速率，设计的时候也得考虑夹套的温度控制方式。别以为这只是工艺的事，设计时如果不给夹套配足够的缓冲容积，温度波动根本压不住。
传热计算，算不对真会炸
传热设计是反应釜的重头戏。很多人直接估一个传热系数，完事。但你想过没有，当反应放热剧烈的情况下，如果夹套传热面积不够，釜内温度会飞起来，轻则产品报废，重则……安全阀不顶用，就别提了。

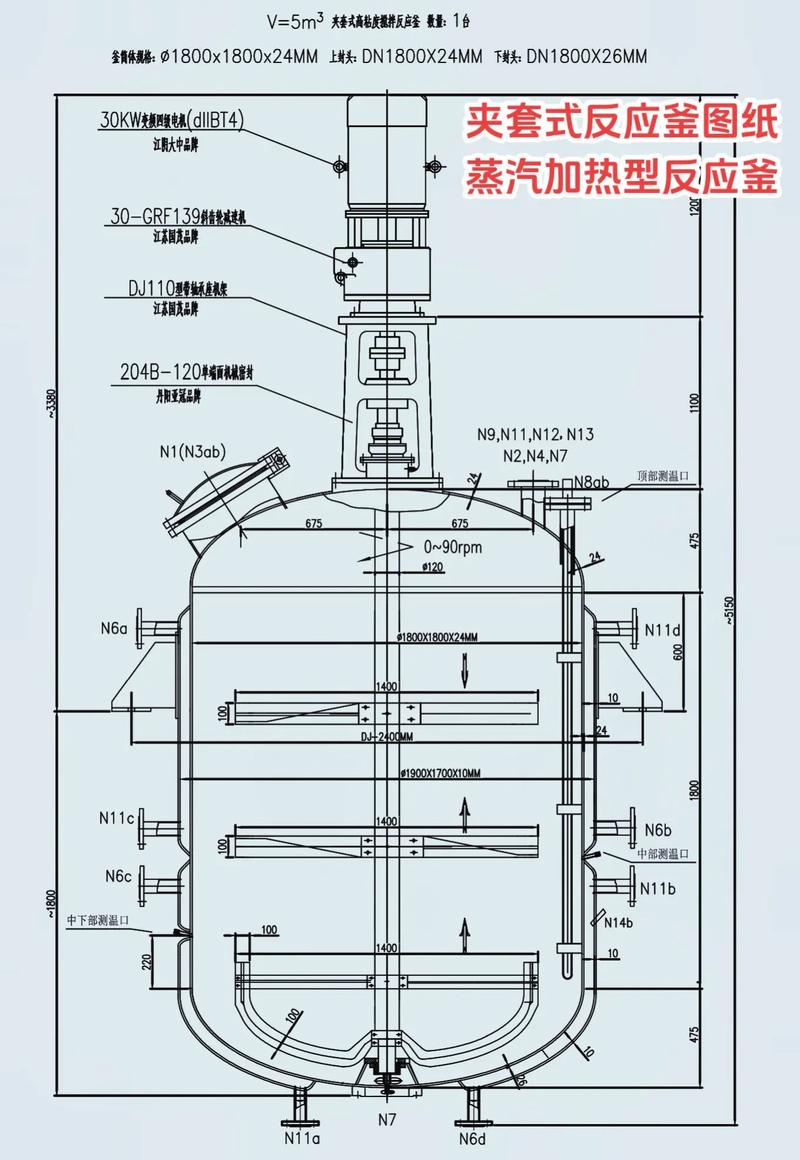

我习惯的做法是：先明确反应放热速率，再算需要的传热面积。放热速率从哪里来？可以从量热仪的实验数据，没有的话就用基团贡献法估算。然后传热系数，冷侧和热侧都要分别算。夹套内走水的，要算对流换热系数；釜内带搅拌的，搅拌雷诺数直接决定内侧系数。注意，搅拌器的构型对传热系数的影响，比你想象中要大。锚式桨和径向流桨，同样的转速，传热系数差个30%很正常。
一个经验数据：对于水-水体系，带夹套和锚式搅拌的反应釜，总传热系数大致在300-500 W/(m²·K)。但这只是初算，实际设计时建议留20%的余量。另外，别忘了夹套侧还有结垢热阻，用久了那层垢的威胁，可比你算得精细多了。
搅拌器选型，功率算错全白搭
搅拌器的选型，得先算功耗。有个经典公式：P=Np*ρ*n³*d⁵。Np是功率准数，和桨型、雷诺数有关。但很多人直接套Np=5，其实在层流区，Np可能只有0.5都不到。所以要先算雷诺数Re=ρ*n*d²/μ，再查对应桨型的Np-Re曲线。这个坑我踩过，当年设计一个高粘物料的釜，用径向涡轮桨，结果Re只有几百，实际功耗比按湍流算出来的小了将近10倍，电机选大了，白白浪费。

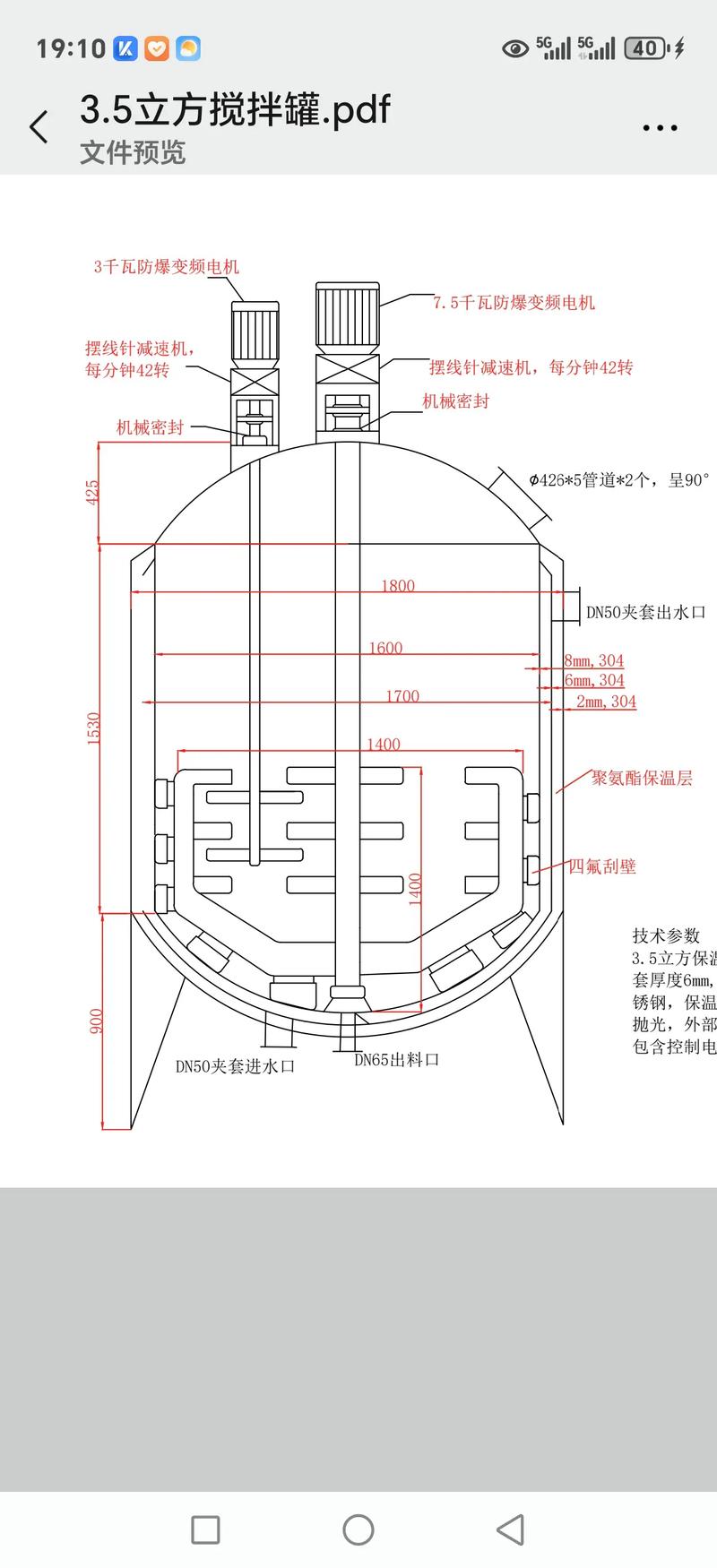

另外，桨叶的布放位置也很关键。很多工程师把桨叶放在几何中心，完全不管液位高低。对于高粘度体系，底部容易形成死区，那就要考虑多层桨或者加导流筒。还有，搅拌轴的支撑问题，细长轴容易晃动，尤其是转速接近临界转速的时候，那噪音和振动，能把人吓出心脏病。所以转速设计的时候，一定要避开临界转速区，要么加中间轴承，要么用底支撑。
说到这，不得不提一下变频器的使用。现在大多数反应釜都用变频器调速，这是好事。但设计电机功率时，不能只按额定转速来，要考虑低速区的扭矩特性。恒转矩调速区间，功率和转速成正比，那就意味着低速时输出功率降得很低。如果你低速时需要大扭矩，必须把电机功率按低速扭矩反推上去。这个很多人疏漏。
密封和法兰，漏了才想起来就晚了
再来说密封。反应釜的密封方式，常见的是填料密封和机械密封。填料密封简单便宜，但泄漏量大，有毒气体根本挡不住。机械密封虽然贵，但对于有泄漏危险的工况，必须上。不过机械密封的安装又是大坑。以前我们装一套双端面机械密封，因为压缩量调得不对，一开机就呲呲响，温度直线上升，密封面很快就烧坏了。后来看说明书才知道，压缩量是有严格范围的，装好后要用塞尺去测，不能光靠感觉。

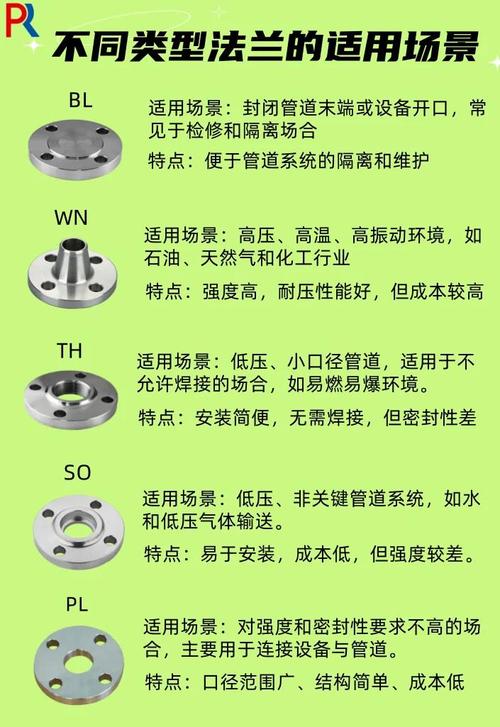

还有法兰连接。反应釜上的法兰不少，人孔、进出料口、视镜口。法兰的紧固力矩必须按规范来。有些老师傅习惯用大锤砸，特别是用金属缠绕垫的时候，用力过猛把垫片压坏了，还是照样漏。现在我们都用液压扳手，分几次对角紧固，每次用力均匀。这个细节，质检书上可不会教你。
再补充一个观点：安装反应釜的时候，一定要给底部裙座留足够的检查和清洗空间。有时候为了省点管道长度，把釜底阀门直接挨着地面，最后检修时人钻不进去，那才叫崩溃。
说到底，设计态度很重要
反应釜设计，说到底就是个“细活”。每个参数都有它的来龙去脉，不能生搬硬套。你得理解工艺，理解流体，还得理解安装和维修。很多时候，一个细节的疏忽，就是一次生产事故，或者是一笔高昂的维护费用。所以，我刚入行时的师傅总说：“设备设计，哪有黑白分明的对错，全是经验和态度的积累。”现在想想，真是这样。
这篇絮叨要是能让你少走两步弯路，我就没白写。如果你也遇到过什么奇葩的釜设计问题，不妨分享出来，大家一起乐呵乐呵。
