搞焊接自动化十来年，我越来越觉得，这行当真正的门槛不在机器人本体，也不在那些闪闪发光的焊枪，而在你拿到一个工件、一份图纸时，脑子里能不能快速构建出那个“热输入与变形”的博弈模型。说实话，很多时候看着产线上那些调试得丝滑的焊接单元，我心里想的不是“先进”，而是“这背后得有多少次返工和半夜的紧急电话”。
初识自动化焊接：别被运动轨迹忽悠了
刚入行那会儿，我也被六轴机器人那流畅的圆弧插补迷得不行。觉得只要路径对了，焊缝肯定漂亮。直到有一次，做一个厚板角焊缝，机器人走出来的轨迹堪称完美，但拍完片，气孔密得像蜂窝煤。后来才琢磨明白，自动焊接的核心从来不是“怎么走”，而是“给多少热、什么时候给”。你路径编得再花哨，熔池不给你面子，照样返工。
那次之后我养成个习惯：评估一套自动化焊接方案，先看它的电弧传感或者激光传感器的响应带宽，而不是盯着重复定位精度看（虽然0.05mm的重复精度很唬人，但你焊缝跟踪的滞后100ms试试？）。
工艺参数的那些坑 —— 电压、电流与送丝速度的三角恋
很多人觉得，自动焊的参数设定就是抄工艺卡。大错特错！车间温湿度、母材批次、坡口角度（尤其激光切割的坡口，那角度常常跟你图纸标的不一样），甚至地线夹的位置，都会让你的焊道宽度漂移。
举个例子。纯CO2气体保护焊，短路过渡时电压波动超过±1.5V，飞溅率直接翻倍。你说传感器能不能补偿？能，但有个前提——你得知道你的电源的动特性曲线是不是真的在给你“假装”恒压。我见过某国产电源，面板显示电压稳如老狗，实际用示波器抓，纹波大得能当按摩仪。
所以，我给自己组里的规定是：新设备到场，先做72小时空载老化+带载波形测试，把这几个参数关系摸透了再谈自动化。尤其是送丝软管的弯曲半径，直接影响送丝阻力，进而导致实际送丝速度比设定值低10%的情况都有。你说你参数没错，但焊丝都没送出去，怎么焊？
说到这里，想起一个更隐蔽的坑：接触嘴磨损。自动焊产线上，谁天天去换导电嘴？往往焊到第三天，孔径磨大了，电弧不稳，焊缝出现周期性驼峰。这时候你调工艺？没用！直接换导电嘴。这个事，没有传感器能救你，就是个管理问题。
工装夹具 —— 自动化焊接的隐形大腿
别光盯着机器人。我甚至敢说，一套自动化焊接系统能不能成功，七成取决于工装设计，三成才看焊接工艺。尤其是薄板结构，压紧点怎么布置，散热条件怎么样，都会让焊接变形完全失控。
我们做过一个不锈钢薄板框架，焊后对角线公差要求±1mm。机器人路径、参数都没问题，但就是变形超差。后来怎么解决的？把工装上的压紧块从“点压”改成“面压”，并在焊缝背面加了一道水冷铜块。治具成本多了四万，但废品率从18%降到了1.2%。这就是工程。
这里得提一个常被忽略的细节——工装材料选择。普通碳钢工装，吸热快，但对于不锈钢焊接，导热太快会导致熔池骤冷，反而容易产生热裂纹。我们后来用铜合金镶块，效果立竿见影。具体尺寸和冷却水道布置，那又是另一套液压流道计算了，不展开。
传感器与自适应控制：别神化它们
现在流行“智能焊接”，激光视觉、电弧跟踪，听着高大上。我自己也用，但想给句实在话：视觉传感器对坡口填充的适应性，远比你想象中脆弱。
那天做15mm中厚板多层多道，激光传感器识别坡口边缘时，因为坡口表面有锈蚀和氧化皮，特征提取偏差了0.8mm。结果第二道焊道直接偏到一边，熔合不良。最后，我们改用接触式传感，靠探针扫描坡口始末端，反而稳定得很。说起来有点讽刺，但最原始的解决方案往往最可靠。
不过，传感器还是得用。关键在怎么融合信号。我的经验是，电弧传感做“快频小幅”的实时修正（每20ms调整一次），激光视觉做“低频大幅”的坡口粗定位（每秒修正一次）。这中间其实是一个卡尔曼滤波的状态估计问题，可惜很多焊接工程师没学过控制理论，老用“试错法”调增益。用对了是宝，用错了，两个传感器打架，焊缝反而更乱。
变位机与协同运动：角度对熔池的重力影响
老实讲，很多自动化方案的死穴在变位机。你以为变位机就是让工件转个角度？大错特错。变位机的角速度和机器人末端速度的协同，才是决定焊缝成型的关键。
我们做一个环形焊缝，工件直径600mm，要求焊接速度恒定在8mm/s。变位机转速设为0.04rpm，但这只是静态算的。实际工件重心偏了，变位机在启动和停止时会有加减速，如果机器人还按原来的插补走，焊枪末端和焊缝的相对速度就会突变。导致的结果就是一圈焊缝，有的地方堆高，有的地方咬边。
这个问题怎么解？我们后来做法是，把变位机和机器人做成“耦合坐标系”，在启动的300ms内，让机器人沿着焊缝切向做一个预补偿速度。听起来简单，但调那300ms的定时器，让我们熬了两个通宵。说多了都是泪。
远程监控与数据追溯：给自动化焊枪装个“心电图”
就目前制造转型的趋势来说，焊接自动化不光是替人干活，还得会“记录病情”。我一直跟团队强调，焊机上的电压电流通道必须用高采样率采集（至少10kHz），而不是用控制器上那个平均值。为什么？因为短路过渡的特征频率在几千赫兹，你拿1Hz的采样去分析飞溅，那不是瞎掰吗？
我见过一条产线，每次抽检都合格，但客户投诉焊接质量不稳定。最后查出来，是某个送丝轮磨损导致周期性送丝不畅，每次持续几十毫秒。这几十毫秒的异常，在平均值里根本看不出来，但在原始波形上就是一个明显的缺口。你要是没这个记录，就算神仙来了也查不出。
所以，我们在产线上都加了基于边缘计算的焊接质量在线监测模块。注意，不是简单的阈值报警，而是用训练好的熔滴过渡分类模型去实时判断（比如短路过渡是否异常）。成本不高，但价值巨大。很多传统焊接车间觉得这没用，那是因为他们还没遇到批量隐患。
标准与规范：不是纸上谈兵
说实在的，ISO 15614系列、AWS D1.1这些标准，一定要看，但别死背。你得知道每个工艺评定参数覆盖范围背后的物理含义。比如，热输入偏差超过±10%，通常就得重新评定。为什么？因为热输入直接决定冷却速度，进而影响马氏体转变和氢裂敏感性。
但真正的工程问题是，自动化焊接的参数波动往往比手工焊小得多，很多情况下你工艺评定做的范围太窄，反而让量产时没办法调整。我建议，在做自动化工艺赞定时，主动扩大电流电压的窗口，比如±15%的电流范围，这样后面的生产调整自由度才大。当然，前提是你得做足够的金相和力学试验来证明窗口合理。

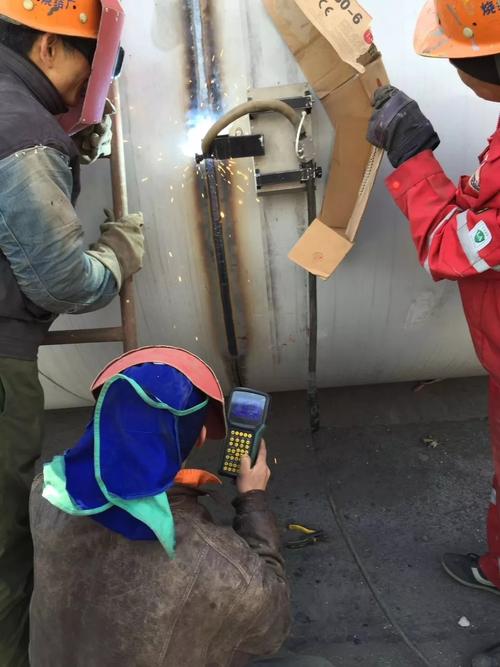

落地案例：一个让我又爱又恨的管道自动焊
前年帮一家压力容器厂做管子管板自动焊。项目周期三个月，前两月都趴在“焊枪与管板空间干涉”上。人家给的图纸，是理论圆柱体，实际到货的管板平面度超差2mm。你让自动焊枪按理论轨迹走，那肯定有一半管子烧不透。
后来我给机器人加了接触寻位功能：每根管子焊之前，探头轻轻碰一下管口，记录实际坐标，然后微调每道焊缝的程序。这个方案，让调试时间从每根管子15分钟降到了40秒。当时组里的小伙子说：“李工，这焊接自动化，其实一半是算法，一半是“摸”出来的。” 我说，对，但“摸”也得摸出个道道来，不是乱摸。
这个案例里，我最大的收获是：自动化的边界不只在自动焊本身，更在你能不能让焊接单元感知到周围的偏差。加一个寻位传感器，成本不高，但价值巨大。
结尾：自动化焊接的下一步
说了这么多，其实就一句话：自动化焊接不是买台机器人就能解决的，它是个系统工程。从工艺参数到工装夹具，从传感器配置到数据采集，每个环节都可能翻车。但也是这些坑，才让这活干起来有意思。
我不是劝退大家搞自动化，而是想说，你得多去车间盯着熔池看，而不是坐在办公室里看仿真动画。仿真永远比实际完美，但工程就是与不完美共舞。
用一句我常跟新人说的话收尾：“焊接这行，没有一招鲜，只有千锤百炼。” 自动化也一样。
