在车间里转了这么多年，我发现一个特别有意思的现象：同样一台机床，同样一把刀，不同的人调出来的加工状态可以差出十万八千里。有人调出来又快又稳，有人调出来不是震刀就是废活。差别在哪？参数。说的更直白点，就是切削速度、进给量、背吃刀量这三个数。
这三个数，就是加工的命根子。但很多干了十几年的老师傅，其实也讲不清它们之间到底怎么配合。他们靠的是“感觉”。感觉这东西靠得住吗？有时候靠谱，但碰上新材料、新刀具，感觉就抓瞎了。所以，咱们今天聊聊工艺参数优化这件事，不玩虚的，直接上硬货。

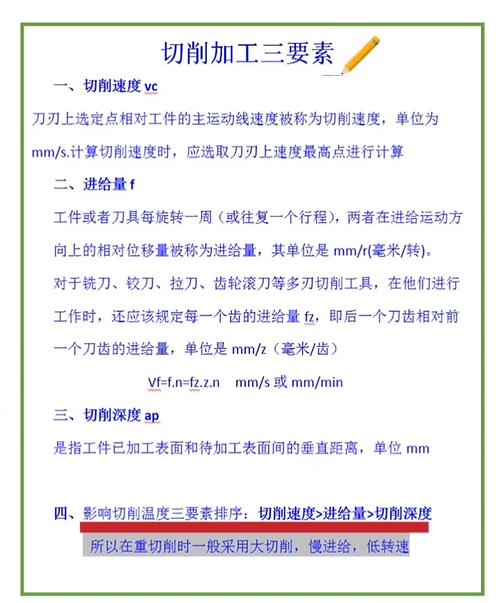

切削三要素：Vc、f、ap，它们到底怎么影响加工？
先说切削速度 Vc。它不是个独立变量，它跟主轴转速和刀具直径挂钩：Vc = π·D·n / 1000。这公式大家都会背，但真到了选参数时，很多人习惯性按手册推荐值来。手册没错，但手册是死的人是活的。比如干铝合金，手册给你说Vc能到300米/分，可你要是机床刚性不足，或者装夹有点虚，这个速度硬上，立马就能听见刀尖在哭。那种尖啸声，我到现在都记得。有一次我调一个异形件，材料是2A12铝合金，按常规参数走，加工表面出来全是振纹。我把转速降了20%，进给量稍微加了点，振纹消失了，表面粗糙度直接降了一个等级。你说这算优化吗？算，但要说清楚原理。
原理是啥呢？切削速度影响切削温度。速度越高，温度越高，刀具磨损加剧，而且容易产生积屑瘤。速度太低呢？又容易产生切削力倍增，甚至产生鳞刺。所以Vc存在一个区间，要结合刀具材质和工件材料来选。硬质合金刀片加工钢件，一般Vc在80-200之间，但具体多少，要看是否涂层、是否带断屑槽、干切还是湿切。
再说进给量 f。往往有些人觉得进给小就是精加工，大就是粗加工，想法太简单。进给量直接影响切屑厚度。进给大了，切削力波动加大，容易引起振动，但切屑容易折断。进给小，摩擦加剧，容易产生加工硬化层。我之前干过一批不锈钢活，材料是304，外圆精车，进给量调到0.08毫米/转，结果表面老是出现毛刺。后来琢磨了一下，把进给提到0.12，刀具圆弧半径匹配好，毛刺没了。为什么？因为进给量跟刀尖圆弧半径之间有个关联。刀尖圆弧半径 rε，进给量 f，理论粗糙度近似跟 f²/(8rε) 成正比。所以你要是为了追求光洁度一味降低进给，不如换个大圆弧刀片，效果更好。
背吃刀量 ap，其实最物理。它决定切削面积，也决定切削力。ap大，切削力大，容易让工件弹性让刀。特别是在细长轴加工时，背吃刀量稍微大一点，工件就顶弯了。这时候你要么分段多次加工，要么用跟刀架。这已经是工艺系统问题了。所以ap的优化，从来不是孤立考虑的，得跟机床刚度、工件刚度、夹具刚度一起看。
正交试验和响应面：别再靠感觉试参数了

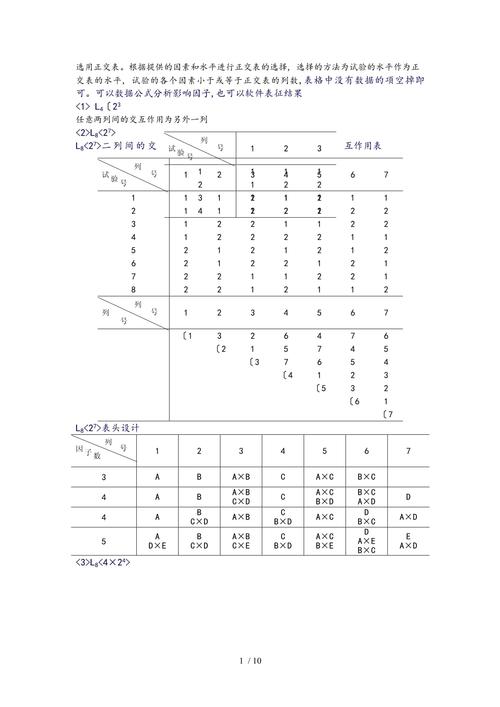

这三个参数互相纠缠。你调Vc，f和ap跟着平衡。有时候调参不是为了达到某一个最优值，而是为了找到一组匹配。这让我想起大学时期学的正交试验。说真的，那会儿觉得这玩意就是写论文用的，纯粹纸上谈兵。直到有一次，我们接了一个高温合金的活——镍基合金GH4169，那真叫一个棘手。用普通硬质合金刀片干，不到五分钟就崩刃。后来我们用正交试验法，把Vc、f、ap、还有刀具牌号作为因素，设计了三水平正交表，做了九组试验，最后找出一组参数组合，刀具寿命从两分钟延长到了半小时，加工效率还提升了。那是我第一次真正服了正交试验。
当然，你要是有条件，可以上响应面法。那玩意更精确，能拟合出参数与响应之间的二次关系模型，还能做交互效应分析。但工厂里有多少人有闲心搞这个？更多的是靠经验+试验。但有一点，无论你用哪种方法，都要先确定优化目标。是刀具寿命？还是表面质量？还是金属去除率？目标不同，参数取向完全不同。比如你想要高去除率，那就提高Vc和f，但可能刀具消耗大，表面质量差。你要是有自动化产线，还得考虑刀具寿命的稳定性，宁可效率低一点，也得保证几十把刀能同时用到底。
踩坑与实战建议
再补充一个容易踩坑的点：冷却液的使用。很多人以为冷却液开到最大就万事大吉。实际上，在某些高速铣削场景下，大流量冷却液会把刀片热震裂。为什么？因为频繁的骤冷骤热，热应力太大了。所以现在很多高精加工反而用微量润滑（MQL）甚至干切。你想想，这跟工艺参数优化有什么关系？关系大了。冷却方式本身就是个参数。
回到参数优化本身，我觉得做这一行，最重要的一点是：不要迷信单一公式，要看整个工艺系统。你调参数，实际上是在调整切削过程的热-力平衡。温度高了，力大了，振动来了，表面就烂了。所以，真正的高手，上来先看工艺系统的刚性，再看刀具几何参数，最后才定切削参数。这三个环节缺一不可。
我自己也吃过不少亏。有一回，为了赶工期，我直接把切削速度拉高了一倍，设备当时就剧烈震动，刀片瞬间崩了好几个。事后检查发现，主轴轴承已经松动了。那次教训非常深刻——参数优化，永远是在系统能力范围内做文章。你超出了系统刚度的天花板，再好的参数也是白搭。
所以，我的建议是，遇到加工问题，先别急着改参数，按这个顺序排查：先看刀具是否磨损过度；再看工件装夹是否牢固；然后看机床主轴和丝杠间隙是否正常。这些都排除掉，再动切削参数。而参数优化本身，要遵循“单点试探”的原则。一次只改一个变量，记录数据，找出趋势，再逐步逼近最优区域。千万不要三四个参数一起乱调，最后出了问题都不知道是哪个引起的。
还有一点，工艺参数优化是个手艺活，也是个科学活。经验是靠不住的，但完全抛开经验也不行。你需要的是把工程经验转化为数学模型，再用试验去验证。这条路上，没有捷径，但有方法。少走弯路，就是最大的效率提升。嗯，就说这么多吧，希望你们能拿去用上，少出点废活。
