先说一个真事。去年帮朋友调试一款智能卡尺样机，本来一切顺利，结果每到下午三点左右，数据就开始跳。查了一天，最后发现是车间那扇西晒的窗——阳光里红外分量直接打到了光栅头上。那会儿我拍着桌子乐了：智能量具，智能在“脑”，但命根子还是“感官”。今天咱们就聊聊这块，全是实战里趟出来的东西。

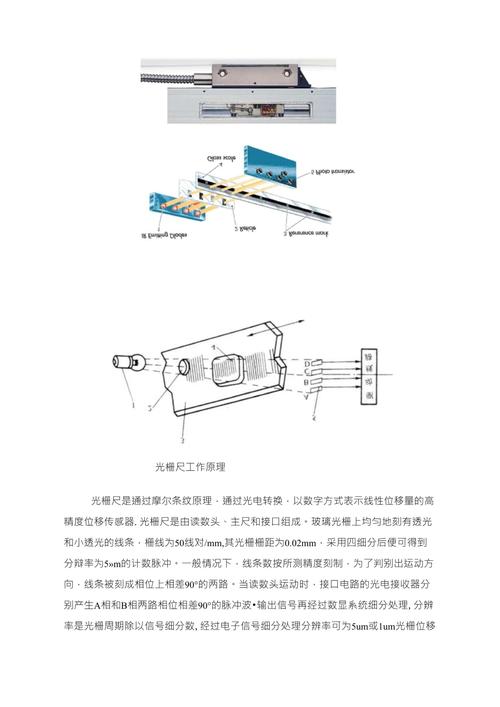

智能卡尺光栅传感器结构示意图
但别急着谈传感器。我见过太多方案，上来就选高分辨力的光栅，觉得数值精细就完事。错！量具不是仪表，它要跟人的手、眼睛、环境打交道。你搞个0.1μm分辨力，手指稍微抖一下，读数都跳成心电图，这玩意儿根本没法用。所以第一个原则：分辨力跟测量力、操作稳定性匹配。
传感方案怎么选？光栅、磁栅和容栅的恩怨
现在主流无非三种：光栅、磁栅、容栅。光栅精度高，但对油污、灰尘、水汽极其敏感。你在总装车间用，环境还算干净，到了机加工现场试试？切屑液溅上来，光栅基本当场退役。我认识一位老师傅，他做了二十年量具，最痛恨光栅卡尺——他说“干了这行，见光死”。当然，高端计量室还是得靠它，毕竟精度摆在那。
磁栅就很皮实。利用磁带上的磁信号，抗污染能力极强，而且可以做长行程。但问题是，磁场干扰你得小心。电机、电磁铁近处一放，读数直接漂。我见过一个案例：装磁栅的测厚仪放在冲压机旁边，每次冲压瞬间，测量值偏了0.15mm。所以磁栅选型必须看屏蔽设计，最好选带铝壳的。
容栅呢？价格便宜，功耗低，民用卡尺最常见。精度一般，但胜在稳定，对环境不挑。其实对大多数工厂应用，0.01mm分辨力足够，容栅完全能打。关键是它的信号处理电路要设计好——这里水很深，容栅的电荷转移方案，做不好就是莫名其妙地跳数。
误差补偿没有你想得那么简单！
不少做智能量具的，以为MCU里放个查表，做线性补偿就完事。太天真了。智能量具的误差来源是多维的：温度、迟滞、测力变形、阿贝误差……你得一样样消。
温度场就是个大麻烦。仪器校准在20°C，车间里35°C，钢件膨胀系数12ppm/°C左右。测100mm的活，温差15°C就是0.018mm的变动——刚过1丝！这还不算量具自身机构的变形。好一点的方案是内置温度传感器，做实时热补偿。但请注意，别只测一个点，最好测两三个关键部位，然后用有限元拟合一个温度场模型。
智能量具温度误差补偿系统架构图
公式也简单，但你别给我套错系数。ΔL = L * α * ΔT。α要查材料证书，不是网上抄个12就完事。铝件和钢件差远了。
再说迟滞。螺纹传动或杠杆机构都存在迟滞，正向和反向的读数差个几微米。做补偿前你得先测出迟滞回线。但这玩意儿是随磨损变的，所以你要设计一个自学习算法，定期修正。别指望一次标定吃一辈子。
按JJG 30-2012中卡尺的示值误差要求，1级卡尺在0-100mm范围内允许±0.02mm。你在补偿后得留出余量，别压着线。
低功耗与无线传输——一对难兄难弟
智能量具很多是电池供电，还要无线传数据。你会马上遇到矛盾：无线发射功耗巨大，但测量需要及时。怎么办？最简单的策略是闲时休眠，测量事件触发唤醒。但这又带来一个新问题：从休眠到稳定的时间。你得把电源管理做成“非均匀采样”的，甚至可以考虑用双MCU方案——一个超低功耗专门守键盘，一个高速处理数据。但这成本……如果你做的是上百块量具，性价比要仔细算。
蓝牙是个标准选择。但注意版本和协议。BLE 4.2的广播包间隔、连接间隔都得调好。我见过一款智能量具，蓝牙延迟高达100ms，用户都疯掉了，以为是坏了。其实只要把连接间隔调到15ms，延迟就下来了。但也有坑——连接间隔小了，传输功耗大，电池寿命缩水。那跟用户说清楚，待机时间从半年变两个月，你看他会不会退你货？
所以，别老想着算法，倒是要花时间在射频天线上。PCB天线的净空区、匹配电路，每一项都有实际影响。手里必须有网分，别凭感觉。
显示、按键、固件……细节能气死你
别小看显示。段码LCD和OLED，哪个适合？车间高亮环境下，OLED经常看不清。LCD加背光，但背光又是功耗大头。我们最后用了反射型段码LCD——特定角度下，大太阳底下也能看清，还不费电。这选择，外行看热闹，内行看门道。
按键手感也很关键。IP防护等级、键程、触发力度，都要设计。你设个IP54，但按键缝隙进水汽，冷凝后照样误触发。应该在PCB上做防潮涂层，或者干脆用感应触摸。但是，触摸屏在戴手套时又不行了。所以，要做两手准备。
固件里的固件，也有讲究。比如防抖算法——按键抖动、测量值跳动，都得靠数字滤波。但滤波有时间常数，你滤太重，响应变慢；滤太轻，数值不稳。我试过卡尔曼滤波，效果是不错，但参数要调，调不好反而夸张地平滑，真值冲被削平。什么时候该用中值平均？什么时候用一阶滞后？要自己测试。
还有一点——数据存储。万一无线断了，你得本地缓存。SRAM容易掉电丢失，加个铁电存储器FRAM，成本高一点但可靠性好。说实话，这钱值得花。
结语，但不想总结
结语，但不想总结
智能量具，说到底还是量具。测量可靠性比智能炫技重要一百倍。别为了物联网而物联网，你要先把基础物理搞懂。上面那些坑，都是我们实际踩过的。
希望你把我的经验拿去，少走点弯路。要是你也有好玩的问题，欢迎随时来吐槽。
好了，这篇就这些。
