设备数据采集终端设计:从选型到落地,那些没人明说的坎儿

先说结论:数据采集终端这玩意儿,看着简单,不就是把传感器信号变成数字吗?真做起来,坑多到你怀疑人生。今天聊点实际的,从硬件选型到现场调试,全是拿钱砸出来的经验。

一、采集终端的核心不是CPU,是前端调理电路

很多人一上来就盯处理器主频,张口闭口“四核ARM”“Linux系统”。说实话,在工业现场,你那个CPU 90%的时间都在睡觉。真正决定数据质量的,是信号进来那一段——放大器、滤波器、ADC参考电压。你信不信,同一款传感器,接在不同终端上,出来的曲线能差出一头牛。

去年做一条轧钢产线的振动监测,第一版用了个国产通用采集模块,ADC位数够高,采样率也标得很猛。结果现场一测,50Hz工频干扰比振动信号还大。查了半天,罪魁祸首是调理电路里少了差分输入,而且共模抑制比根本达不到手册标称值。后来换成带隔离的差分前端,世界瞬间清净。

所以啊,选型时死死盯住这几个参数:输入阻抗、共模抑制比、温漂系数、有效位数(ENOB)。别信什么“24位ADC”的鬼话,那都是理想值,实际有效位数打个六折都算良心。

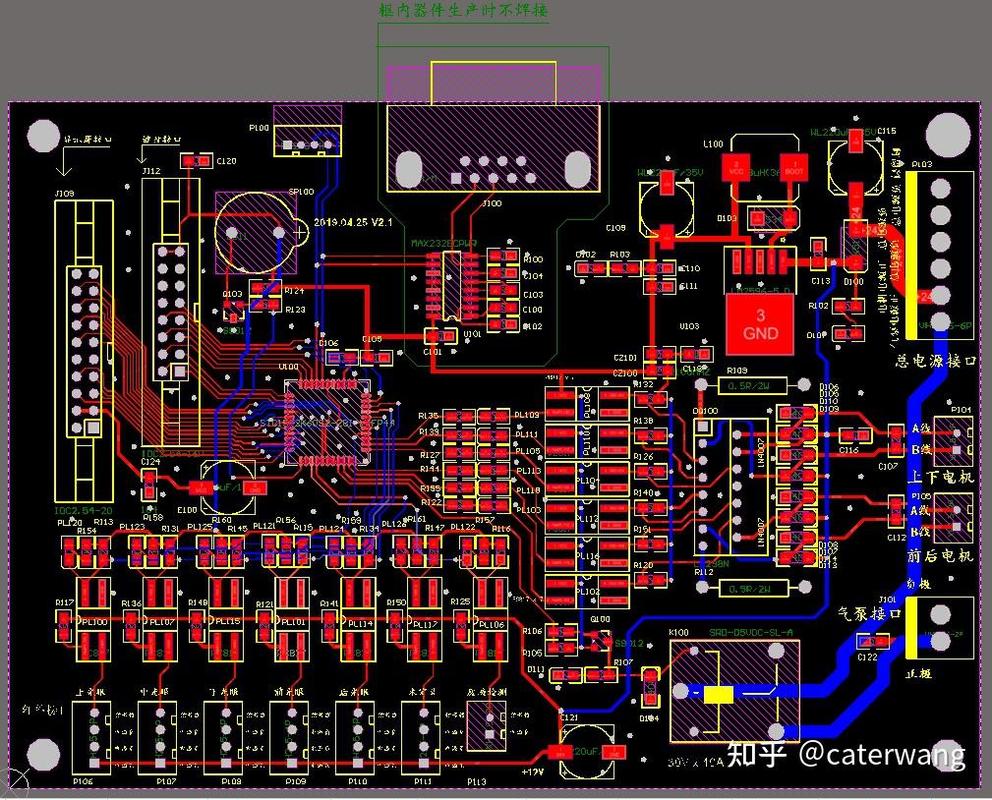

工业数据采集终端信号调理电路PCB布局图
工业数据采集终端信号调理电路PCB布局图

另外,抗混叠滤波器必须要有切比雪夫或巴特沃斯低通,截止频率设在最高分析频率的2.56倍——这是IEC 60068-2-6里振动测试的惯例,咱们直接套用。千万别省那几只电容电感,信号折返回来的时候,哭都来不及。

二、采样同步——一个被严重低估的难点

单通道采集,随便搞搞就行。但多通道、多设备协同呢?相位不一致,后面做FFT或者模态分析,结果全错。

最典型的场景:大型旋转机械上测轴振动,需要四个方向同时采样,前后两端的相位差超过1度,整个轴心轨迹图就是一团乱麻。普通采集终端各通道独立采样,时间戳靠软件打,延迟飘忽不定,跟测不准原理似的——你越想知道它的时间,它越不给你准。

解决办法?硬件同步。SPI菊花链或者PTP(IEEE 1588)协议。PTP在以太网设备上很管用,但老式的RS485总线就尴尬了,只能靠GPS授时或IRIG-B码。我们之前给风机做状态监测,机舱到塔基距离几十米,用了两个终端,走的就是IRIG-B码对时,精度能到微秒级。兄弟单位图省事,直接普通交换机级联,结果相位差大了两三百微秒,振动幅值误差超过15%,直接被业主打回来重做。

所以这里给你个死建议:凡是涉及多设备同步的,直接选支持硬触发的终端。别指望软件同步,那就是个装饰品。

觉得我在夸大?行,你拿两个示波器测同一路信号试试,内触发和外触发的波形重叠度,自己体会。

三、别把边缘计算当万金油

厂商都在吹“边缘智能”,好像终端不跑个神经网络就不配叫采集器。但机械现场那点数据,很多时候用不着AI。倒是有些土办法,灵得很。

比如我们在测刀具磨损时,传统办法是功率监测,但功率信号太钝。后来直接在终端里做了个简单的时域统计——峭度指标和峰值因子,阈值一设,报警比原来提前了半个多小时。这功夫在边缘就干了,不用传服务器。你看,算法不复杂,是思路的问题。

不过边缘计算也有个致命坑:散热和功耗。终端封装在铸铝壳子里,夏天车间温度55℃,内部轻松上80℃。你搞个高性能CPU带风扇?等着堵灰吧。我们踩过这个坑——用了某款带GPU的盒子,三个月后主控烧了。后来老老实实换回低功耗MCU配合FPGA做前端处理,稳定得一笔。

还有一个容易忽略的:存储。边缘端要存原始数据吗?存多少?我们一般存满一小时,循环覆盖,只保留特征值。因为一次故障的全过程可能也就几十秒,一小时足够回溯了。存储介质建议用工业级SD卡,带磨损均衡的,否则连续写入半年,卡就废了。

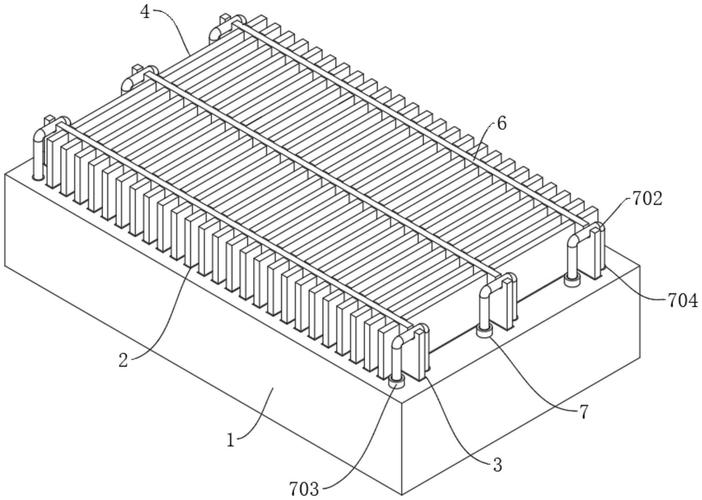

边缘数据采集终端铸铝外壳散热翅片结构图
边缘数据采集终端铸铝外壳散热翅片结构图

四、供电与接口——魔鬼藏在细节里

四、供电与接口——魔鬼藏在细节里
四、供电与接口——魔鬼藏在细节里

所有终端都标着“宽压输入”,DC 9-36V。你真以为9V能干活?拉倒吧。现场电机的启停,电压波动跟过山车似的。我们的实测,某品牌终端声称宽压,但电压低于12V时,采样率直接脚软,数据丢失得无声无息。

所以选型要么选带隔离电源且有“欠压锁定”功能的,要么自己加一级稳压模块。我们后来统一在终端前面加了个DC-DC隔离电源,纹波压到10mV以内,问题全没了。

再说接口。别追求花里胡哨的无线,工业现场最靠谱的还是RS485和以太网。

RS485布线必须走屏蔽双绞线,且单点接地。啊,必须强调这个,因为很多人图省事两端都接地,结果地环流把芯片烧了。咱们按GB 50217-2018《电力工程电缆设计标准》来,屏蔽层只一端接PE。

还有接线端子。所谓“免螺丝弹簧端子”确实方便,但在有振动的场合,松脱率比螺丝端子高不少。我们吃过亏——振动台上测了半小时,数据断了三次,最后发现是端子簧片疲劳。后来全部换成带锁紧的插拔端子或直接焊线。

五、标定与校准——你永远不知道数据是怎么骗你的

五、标定与校准——你永远不知道数据是怎么骗你的
五、标定与校准——你永远不知道数据是怎么骗你的

新终端买回来,直接上现场?图样图森破。

出厂标定都是在理想条件下做的,你拿到手,最好用精密信号源从头扫一遍。尤其是恒流源接口(ICP传感器),其激励电流的准确度直接影响灵敏度。我们测过某国产品牌,标称恒流4mA,实测只有3.2mA。要不是校准,你测出来的振动幅值整整低了20%!

校准周期也有讲究。一般每半年或大修后校准一次,用ISO 10012-3的测量管理体系做参考。别嫌麻烦,这是对数据的基本尊重。

还有一点——温度。零漂不是开玩笑,夏天和冬天的读数可能差几个百分点。所以高精度测量必须做温度补偿,要么在终端内置传感器建模,要么选带“智能温补”的型号。这个钱千万别省。

六、几个便宜又实用的选型小技巧

废话不多说,直接给干货:

  • 采样率不是越高越好。机械故障频率到几kHz就差不多了,200kHz的采样率只会让你的硬盘快速阵亡。按奈奎斯特定理,取最高频率的5-10倍足够,再多纯属浪费。
  • 看通道隔离。如果测的是不同地电位的传感器(比如热电偶和应变片混用),通道间必须隔离,否则共模电压会烧毁输入。
  • 注意终端的协议兼容性。MODBUS是标配,但有些终端只支持RTU不支持TCP,碰上混用场景就尴尬了。选之前列个清单,跟现有PLC、SCADA系统逐一确认。
  • 问清楚客服是否提供SDK,而且一定要实际跑一下demo。很多终端的通信协议藏着掖着,文档写得跟藏宝图似的,对接的时候能把你逼疯。

当然,上面这些都不如现场跑一圈来得实在。有条件的话,拿着你的传感器,接上终端,用信号发生器模拟一根真实的振动波形,采集一百次,看看重复性如何。数据漂亮,才能下决心。

最后几句

设备数据采集终端不是买来插上就完事的。它更像一个活物,你怎么调教它,它就怎么回报你。从调理电路到时钟同步,从供电到标定,每个环节都藏着隐形的成本。别光盯着参数表上的漂亮数字,现场一次断电、一次高温、一次雷击,比任何宣传册都有说服力。

如果只能记住一句话——采样同步和信号调理是底线,边缘计算只是加分项

好了,就说这么多。回头想到别的再写。你在选型时有没有踩到什么坑?欢迎留言,下次接着聊。
