前几天车间拖来一根花键轴，扭曲得跟麻花似的——20CrMnTi渗碳淬火，表面硬度58HRC，按理说不该这样。说实话，我第一反应是热处理没做好。但切开一看，心部硬度才28HRC，明显淬透性不足。这事让我想起刚入行时师父讲的：轴的设计，刚度、强度、疲劳、振动，哪个没算到位，都可能让你半夜被电话叫醒。
载荷分析：别只看弯矩图，想想那个瞬间的冲击
多数人拿到一个轴，第一件事就是画受力简图，算弯矩、扭矩，合成当量弯矩。没错，教材上弯扭合成强度校核是基石。但工程里，哪有什么理想静载？我习惯先问：这轴怎么转？启停频繁吗？有没有突然的过载？比如那个粉碎机主轴，标称功率30kW，可堵转扭矩能飙到额定的3倍——你按额定算，迟早出事。

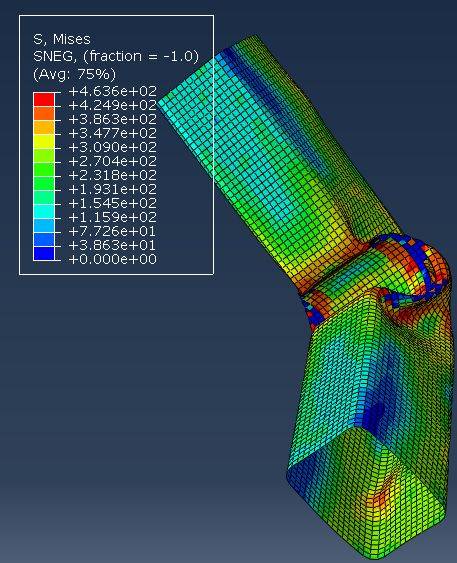

轴弯扭合成应力云图仿真分析
所以我的设计流程是先做工况谱分析，哪怕只是粗略估计。对于一般转轴，若扭矩波动不大，就按脉动循环处理，取折合系数α≈0.6；要是冲击厉害，α提到0.8甚至1.0。别小看这个系数，它决定了轴径能差出20%。再说弯矩，很多轴同时承受径向力和轴向力，比如斜齿轮传动，轴向力能产生相当大的附加弯矩。这时候光画弯矩图还不够，你得心里有谱：哪个截面应力集中最严重？是台阶根部还是键槽位置？
材料与热处理：你选的不是牌号，是热处理后的力学性能
我见过太多人只标个“45钢调质”，以为万事大吉。可45钢的淬透性差啊，直径超过30mm，心部就淬不透了，调质硬度可能连200HB都不到。若是重载轴，40Cr或42CrMo是更好选择，尤其42CrMo，调质后能到280-320HB，疲劳极限高出一截。但千万别迷信合金元素——你热处理工艺不稳，再好的钢也白搭。
还有表面强化。刚才说的花键轴，如果改成渗碳淬火，表面硬度能到60HRC，心部保持韧性，疲劳寿命能翻几倍。不过渗碳淬火变形大，后续磨削成本高。有时在过渡圆角处滚压，也能大幅提高疲劳强度。这些细节，光靠翻手册学不到，都是吃了亏才记住的。

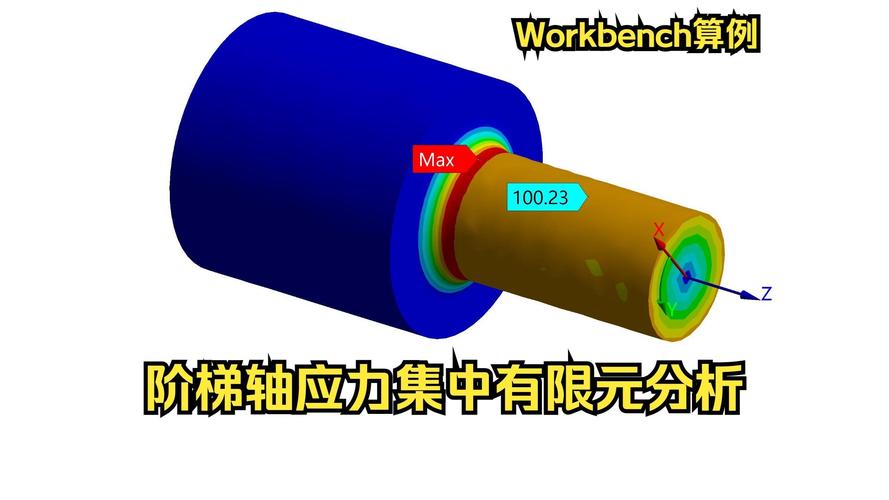

轴台阶圆角处应力集中滚压强化工艺
刚度与振动：别让轴在共振区跳舞
刚毕业那会儿，我设计的浆料搅拌轴，装上去就剧烈摇晃，焊口都裂了——后来一算临界转速，工作转速正好处在第一阶临界转速的0.8倍，妥妥的共振。轴可不是刚性体，当转速接近横向弯曲固有频率时，挠度会急剧放大。所以高速轴必须校核临界转速。常规设计准则：刚性轴要求工作转速n≤0.75nc1，挠性轴要求1.4nc1≤n≤0.7nc2。别搞反了。
对于精密机床主轴，刚度比强度更要命。你算算挠度，一般主轴前端许用挠度为0.0002倍跨距，否则加工精度别想保证。这时候增大直径比换材料更有效，刚度与直径四次方成正比。结构上，轴承的布置也关键，悬臂越长，前倾角越大，你懂得。
结构细节：那些被忽略的倒角和过渡
说个残酷现实：绝大多数轴的疲劳破坏，都起源于应力集中。台阶处的过渡圆角半径r，你标的是多少？手册上说r/d≥0.03，但我建议在空间允许下尽可能加大，最好r≥0.1d。如果不信邪，可以用有限元算一下，那个应力集中系数Kt能吓你一跳。还有键槽，不仅削弱截面，端部也是裂纹源，务必加工出合适的圆角或设计成花键。另外，用胀紧套联结无键，能彻底消除键槽应力集中，就是成本高点。
轴向定位也不简单。卡环槽是典型的应力槽，能不用就不用。用轴肩定位，注意轴肩高度要小于轴承内圈厚度，不然没法拆卸。轴上螺纹退刀槽，记得设计应力卸载槽。这些琐碎事儿，恰恰决定了一个设计是“能用”还是“可靠”。
设计流程：经验公式与有限元的握手
刚入行时，我用经典方法初算轴径，公式还背的滚瓜烂熟：d≥A0*(P/n)^(1/3)，A0按材料许用扭转剪应力取。对于45钢，A0≈120-130；合金钢可取小些。这个d是扭矩段的最小直径，然后逐步放大成阶梯轴。之后再用有限元细算疲劳寿命，修正危险截面。现代软件能自动计算多载荷步累积损伤，但前提是你载荷输入要靠谱——garbage in, garbage out。
最后，轴的设计永远在强度、刚度、工艺性、成本之间走钢丝。没有最好的，只有最合适的。我经常为减重和性能纠结，但每当看见自己设计的轴平稳运转半年不出问题，那种踏实感……值了。
以上，就是我的一线心得。轴设计，说到底是个权衡的活儿。
