说实话，做了这么多年机械设计，最让我头疼的零件不是那些复杂的箱体，也不是高速旋转的主轴——偏偏是那根看似简单的心轴。你肯定也遇到过：明明按手册算了强度，刚度也校核了，怎么一上机就断？或者没用多久，键槽那里裂了条缝，查原因查得你想砸电脑。对吧？
心轴这东西，不转，只承受弯矩。看着简单，但栽在上面的工程师真不少。我刚开始搞设计那会儿，也是抱着《机械设计手册》一顿算，结果产品到了现场，断得那叫一个干脆。后来才慢慢琢磨透，问题往往不在公式里。
先搞清楚，你的心轴到底受什么力
很多年轻工程师拿过任务就开始画图，尺寸往大了给，材料选好的，心想总没错。可问题是你连弯矩图都没画对，载荷系数稀里糊涂，应力集中压根没考虑——这能怪谁？
举个例子：一根支承两个齿轮的心轴，齿轮不在正中间，你直接按最大弯矩算，结果左边轴承挡肩那里断了。为啥？因为你忽略了轴向力产生的附加弯矩，还忽略了轴承配合过盈引起的应力集中。手册上的公式是给你理想简支梁，可实际结构哪那么理想？

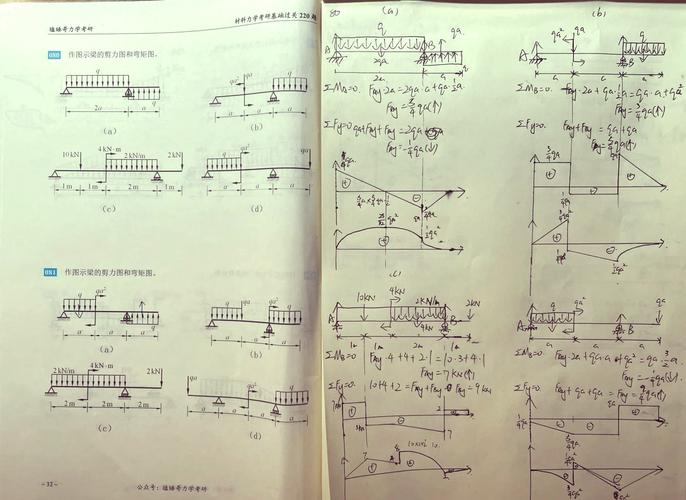

心轴实际装配弯矩图示意
你得自己画弯矩图。别偷懒。把轴当成简支梁，所有外力标上去，算支反力，再逐段标弯矩。尤其注意那些有台阶、有键槽的截面，弯矩可能突变。我有个习惯：先在草稿纸上手绘，再用软件验证，但脑子里的力学模型必须正确。一旦弯矩算错了，后面全是白干。
还有，工况系数别随便取个1.5就完事。启动冲击、制动惯性、齿轮啮合动载……这些都要叠加。有一次我设计的输送机心轴，启动瞬间扭矩超了3倍，按稳态算的强度，一启动就扭成麻花——虽然不是心轴主要失效，但那是因为我把联轴器选小了，牵一发动全身。所以载荷分析一定要到工况最前端去摸排，别坐在办公室拍脑袋。
材料选错，再好的设计也白搭
心轴常用材料：45钢、40Cr、35CrMo、42CrMo。说实话，45钢用好了也能解决大部分问题，但前提是热处理得当。调质硬度最好在HB220-250，太硬了脆，太软了不耐磨。尤其配合轴颈处，如果和滚动轴承内圈配合，硬度不够会起麻点。
有一回我偷懒，一根小批量心轴用了Q235，结果装配时键槽就被啃出了印子。Q235那点屈服强度，根本扛不住键的挤压应力。哪怕是非重要场合，也别用Q235做心轴——这是血的教训。
选材还要考虑热处理变形。长径比大的心轴，调质后容易弯，你得留磨量。我一般会在图纸上注明：“调质后校直，跳动量不大于0.05mm”。如果你用40Cr，油淬时掌握不好硬度上不去，还容易裂。现在有些厂子喜欢用40Cr预硬钢棒，直接加工，省事，但韧性差一些。看你应用场景了，冲击大就别省那点成本。

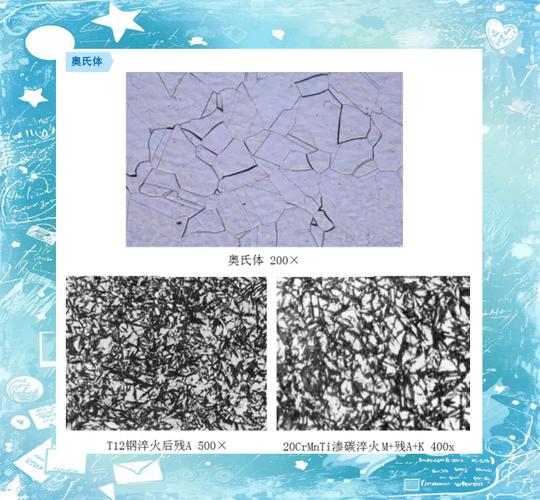

不同材料心轴调质后金相组织对比
另外，别以为不锈钢就万能。304做心轴？强度低得可怜。除非有腐蚀环境，且载荷很小。否则你选了它，挠度吓死人。
细节：圆角、卸荷槽，还有那个该死的键槽
应力集中，是心轴失效的头号杀手。教科书上告诉你理论应力集中系数，可你有没有拿过实物看断口？几乎都是从台阶根部或键槽尖角处开裂。
轴肩过渡圆角，手册推荐半径不小于0.1d（d为轴径），但我强烈建议：能大就再大一点。空间允许的话，取0.2d。我曾经优化一根频繁断裂的搅拌轴，只是把圆角从R1.5改成了R3，寿命直接翻了四倍。你信不信？就那么简单。
如果因为装配原因，圆角必须很小怎么办？开卸荷槽。在轴肩根部切个内凹的圆弧槽，让应力绕过尖角。但要注意，卸荷槽的底部也得圆滑过渡，不能清根。我在一个滑轮心轴上用过，效果立竿见影。
至于键槽，我最烦的就是设计人员随意开长键槽，还不考虑应力集中。键槽端部必须做成圆头，用盘铣刀加工。如果你用立铣刀平底槽，尖角处应力集中系数能到3以上。还有，键槽不要开在零件贴合面的边缘，要留够距离。实在避不开，就在槽底加个应力减轻孔，虽然麻烦，但关键地方别嫌麻烦。
配合处边缘也是重灾区。轮毂压入轴时，在配合面边缘产生很高的接触应力。我常要求设计时在轮毂端面倒个大角，或者让轴径略大于轮毂宽，把集中点移开。这些细节，手册不会细致地教你，全靠经验摸索。
校核挠度？别只算强度，那会出大事
很多新手设计师觉得强度够了就行，挠度无所谓。错！心轴变形过大会导致齿轮啮合不良、轴承偏载、密封圈磨损。我经手过一个案例：某建材设备心轴，强度安全系数2.5，应该没问题吧？可机器开起来噪声巨大，齿轮半年报废两对。一查，轴端挠度0.8mm，齿轮啮合歪斜，导致偏磨。重新设计，把轴径加大12%，挠度降到0.3mm以下，问题消失。
所以，一定得校核挠度。对于一般机械，许用挠度[y]≤0.0002L（L为支点间距），要求高的取0.0001L。还有扭转刚度也别忽略，虽然心轴不传扭，但轴上零件若有扭转趋势，也会影响。
疲劳校核往往被忽视。心轴承受交变弯曲应力，寿命有限。你得画弯矩变化的循环特征，算出应力幅和平均应力，再用修正的Goodman准则或Soderberg评估。千万别直接拿屈服强度比一下就说够了——那是静强度，疲劳是另一回事。我习惯用有限元找出应力最大点，再查材料的疲劳缺口系数，手算一遍。UG、SolidWorks的仿真那只能参考，真实世界的边界条件复杂得多。

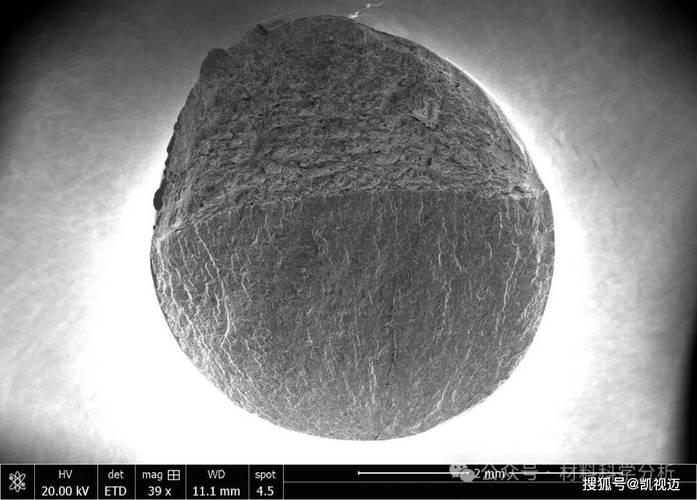

心轴疲劳断裂断口宏观形貌
最后再说一句装配。过盈配合选H7/r6或H7/p6，别图省事用过渡配合，一旦微动，微动疲劳会很快毁掉你的轴。如果拆装频繁，那就得另想办法，比如液压胀套。
写了这么多，无非是想说：心轴设计，计算是基础，但经验决定了这根轴能转多久。别死磕公式，多看看断口，多跑跑现场，比什么都强。
