液压缸选型设计:老工程师的几点私藏经验

做液压这行满打满算也有十几年了。说实话,每次看到新手拿着样本选液压缸,我都想笑。不是嘲讽,是想起当年的自己——一个典型的“推力至上”主义者,只要算得出力够大,就觉得万事大吉。直到车间里那台压机的活塞杆像面条一样弯掉,我才明白,液压缸设计里的水比想象中深。 今天不打算讲教科书上的公式推导,那东西翻手册就有。我想聊的是实际设计中容易踩的坑,以及一些权衡思路。虽然都是些糙话,但句句都是拿加班费换来的。

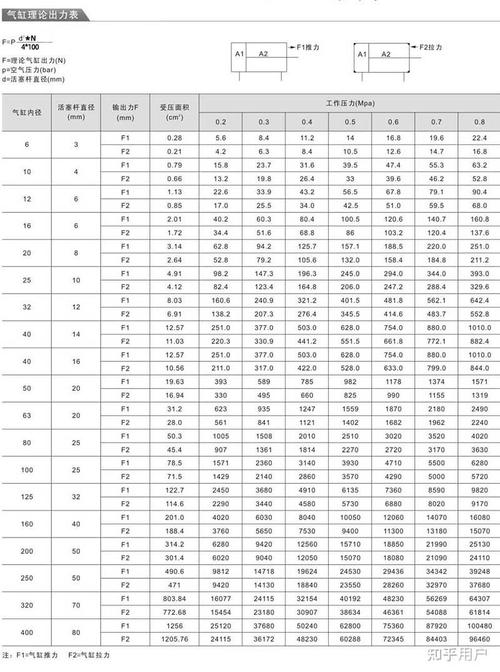

压力等级与缸径:别只盯着一个公式

压力等级与缸径:别只盯着一个公式
压力等级与缸径:别只盯着一个公式
缸径计算确实很简单,F=π/4 * D² * P,反推D就行。可问题在于,你选多大压力?这可不是把P代进去就完事。 举个例子:要输出50kN推力,你选10MPa工作压力,缸径就是约80mm;如果提高到20MPa,缸径可以缩到58mm。看起来后者更紧凑,但高压带来的密封、阀件、管子成本,可能让你哭出来。非标设备尤其要谨慎——先看看车间里有没有现成泵站。我有个项目为了省成本,强行上高压,结果密封件国内买不到,交期延误三个月,被甲方骂得狗血淋头。所以我的原则是:能用低压就用低压,除非空间实在有限,或者系统压力由上下游设备决定。 缸筒壁厚也别大意。按薄壁公式δ = py*D / (2*[σ]),py取试验压力,通常是工作压力的1.25到1.5倍。注意这个公式只适用于D/δ > 20的情况,否则必须用厚壁圆筒公式,比如最大剪应力理论。很多供应商的样本为了偷懒,薄厚壁通吃,你信了就等着变形吧。

活塞杆的稳定性:一根杆撑起一片天

这是我最想吐槽的。无数人算推力时用尽全力,却对活塞杆的受压失稳视而不见。 活塞杆属于细长杆,受压时真正的杀手是弯曲。校核时先算柔度λ = μ*l / i,其中μ取决于安装方式——一端轴向固定一端铰支?两端铰支?还是垂直安装?数值完全不同。i是截面惯性半径,实心杆i = d/4。当λ > 90,用欧拉公式Fcr = π²*E*I / (μ*l)²;当λ在40到90之间,用抛物线公式。算完之后,安全系数至少要达到2,冲击工况更要加大。 记得有个压装设备,行程800,杆径63,安装方式是前后法兰——μ应该取0.5,但现场设计者取成了1。结果算出来安全系数虚高,实际试压时活塞杆弯曲了。幸好没伤到人,但拆装两小时是免不了。

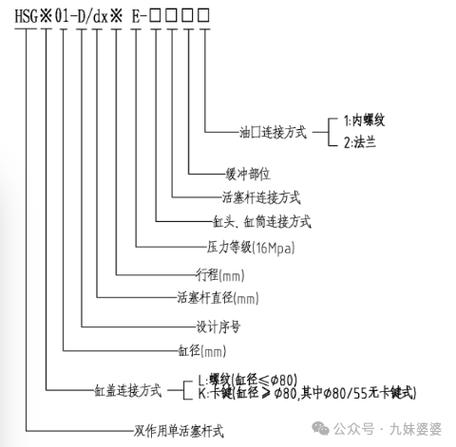

液压缸活塞杆稳定性校核安装方式系数对照图
液压缸活塞杆稳定性校核安装方式系数对照图

密封与摩擦:趴窝大多来自这里

密封件看起来是标准件,但选型错误闹出的笑话数不胜数。 第一,防尘圈不是摆设。粉尘环境必须用双防尘,否则砂砾沿着杆进来,划伤沟槽,然后所有密封全部报废。第二,温度等级看仔细。普通聚氨酯在80℃以上就开始老化,高温工况得换氟橡胶。第三,注意密封件与缸筒的配合公差,太紧摩擦大,太松泄漏多。调试时如果发现油缸抖动,多半就是密封摩擦力过大,或者混入了空气。 还有一个低级错误:U型圈装反。唇口方向必须对着压力侧——这个道理刚入行的人都知道,但现场装配有时候就是会搞混。你问老师傅?他们看一眼就知道,但你就得拿着内卡钳量半天。 低速爬行十有八九与密封有关。建议安装后用测压表检查起动压力,不同尺寸缸的起动压力可以参考相关行业标准,比如GB/T 15622里的类似规定。

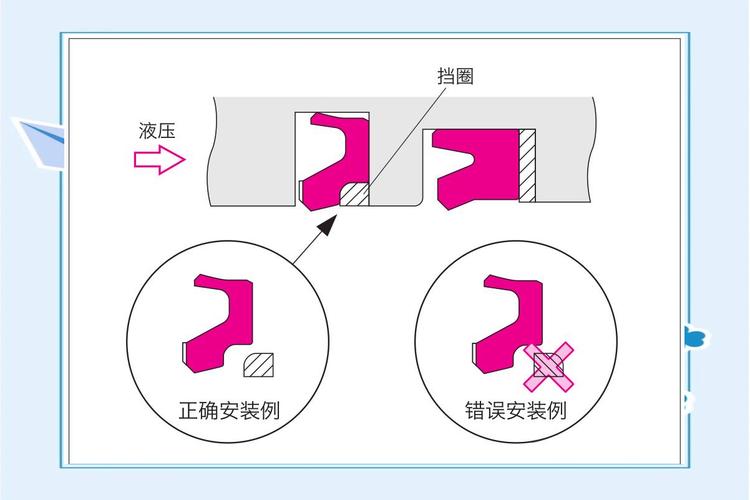

液压缸密封圈常见安装方式示意图
液压缸密封圈常见安装方式示意图

缓冲与排气:看不见的冲击,藏不住的气穴

缓冲与排气:看不见的冲击,藏不住的气穴
缓冲与排气:看不见的冲击,藏不住的气穴
行程末端高速运动,如果没有缓冲,就是硬碰硬。液压缸缓冲原理是靠柱塞或节流口消耗动能。设计时得根据移动部件总质量、末端速度计算最大冲击能量,然后选择合适的缓冲形式。缓冲间隙开大一点,容易撞缸;开小一点,到最后阶段速度骤降,反而可能停不下来。这其中的平衡,全凭经验。但有个捷径:选用带可调节流阀的缓冲装置,现场调试时慢慢拧,比一次性定死强。 排气口往往是小白最容易忘的。缸内如果滞留空气,会产生爬行、噪声,甚至压力脉动。要记住在液压缸最高点设置放气阀或排气螺塞。首次调试时,松开排气塞,让油液把空气带出去,看到有油冒出再拧紧。 说实话,这些细节教科书上都有,但当你赶项目进度时,最容易忽略的就是它们。出一次事故,成本可能顶得上好几台液压缸。 液压缸设计和选型,绝不是拿本样本照抄那么简单。每个参数背后都藏着约束条件,而每个约束条件都可能让你做出截然不同的选择。希望这篇文章能帮你少走点弯路。如果真的有用,也欢迎转发给经常订正错误的朋友。
