前几天被一个老客户叫去，说厂里的电费莫名其妙涨了30%，查了半天不知道问题在哪。他们那工厂不算小，光空压机房就三台75kW的螺杆机，还有一堆水泵、风机，能耗监测倒是装了，但基本就是个摆设——表挂了，数据也有，没人看。这事让我挺有感触，今天就把工厂能耗监测那点事掰开讲讲。
先搞明白：你到底要监测什么？
很多厂上能耗监测是拍脑袋上的。其实思路很简单：先分项，再分设备。比如电力，大功率设备要单独装表，照明插座可以合并，空压机、制冷机这些高耗能设备必须单独走。水、蒸汽、压缩空气、燃气，各有各的计量方式。但别贪多，一次性上全套容易崩。我们当年给某汽车零部件厂做能耗监测，一开始规划了200多个测点，最后预算不够，砍到80个，反而效果更好。
核心原则就是：用最少的测点，覆盖80%的能耗。怎么挑？看功率和运行时间。一台132kW的循环泵连续转，比10台5kW偶尔开的小设备重要得多。
另外，不仅要测电，还得测温度、压力、流量这些工艺参数。为什么？举个例子，空压机的功率跟压缩空气的流量、压力直接相关。你光看电表，只能知道它吃了多少电，但不知道是不是因为管路泄漏导致频繁加卸载。这时候就需要在总管上装个流量计。如果没有这些，你只能说“耗电高”，但说不清“为什么高”。
传感器选型：别被参数忽悠了
这块我踩过不少坑。先说电流互感器，很多人觉得选大的保险，结果2500A的电机配了2000/5的CT，满载时二次侧电流才4A左右，精度反而下降。正确做法是让电流表读数在量程的60%-90%之间。还有，别买那种开口式CT，虽然安装方便，但精度和线性度真不行。我们给客户换过好几个，误差能到5%以上。
电能表的话，有条件就上多功能表，能测有功、无功、功率因数、谐波。没条件至少也得是1.0级的。记住，计量级仪表和监测级仪表是两回事。计量级要求有计量认证，要校准；监测级精度低点没关系，但必须稳定。
流量计这块，压缩空气又不导电，电磁流量计用不了。一般用热式气体质量流量计，或者涡街。热式的精度高，能测质量流量，但压损大，而且对气源含油很敏感。涡街便宜，但对振动和前后直管段要求高。我们厂前年装了3台热式的，一年下来数据漂移得厉害，后来清理了传感器上的结垢才恢复。所以，一定要按现场工况选型，不是越贵越好。
还有一个细节，压力传感器。别用那种工业压力变送器加现场仪表。你需要远传的，要选带4-20mA输出的，最好带HART协议，方便以后调试。量程要留有余量，但别太大，否则精度反而受影响。比如空压机出口压力一般8bar，选10bar的量程就合适，别选16bar的。

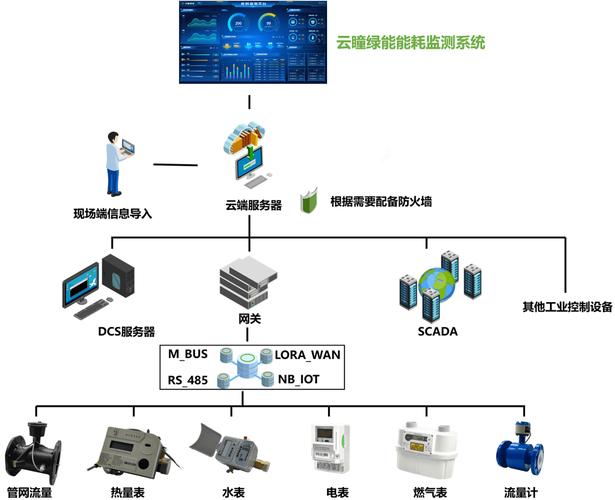

数据采集和通信：别迷信“上云”
现在好像不上云就落后了。但说实话，对大多数工厂，本地采集加简单的SCADA就够了。我们有个项目，客户非要用无线传输，结果车间里金属结构多，信号衰减严重，数据丢包率10%以上。后来改成RS485总线，稳定得很。
当然，如果厂区很分散，比如有几个车间隔得远，拉线成本高，可以考虑无线。但无线方案一定要做现场无线电环境评估，别只看参数。另外，网关设备一定要选工业级的，那种商用路由器在车间高温高粉环境下，一两个月就死机。
采集频率也有讲究。电能表一般要15分钟一个点，用来算负荷曲线。温度压力这些变化慢的，1分钟就够。不要追求秒级采集，数据量爆炸，而且大多数情况用不上。我们给一个客户做过每秒一次的记录，硬盘一个月就满了，后来改成每分钟，完全不影响分析。

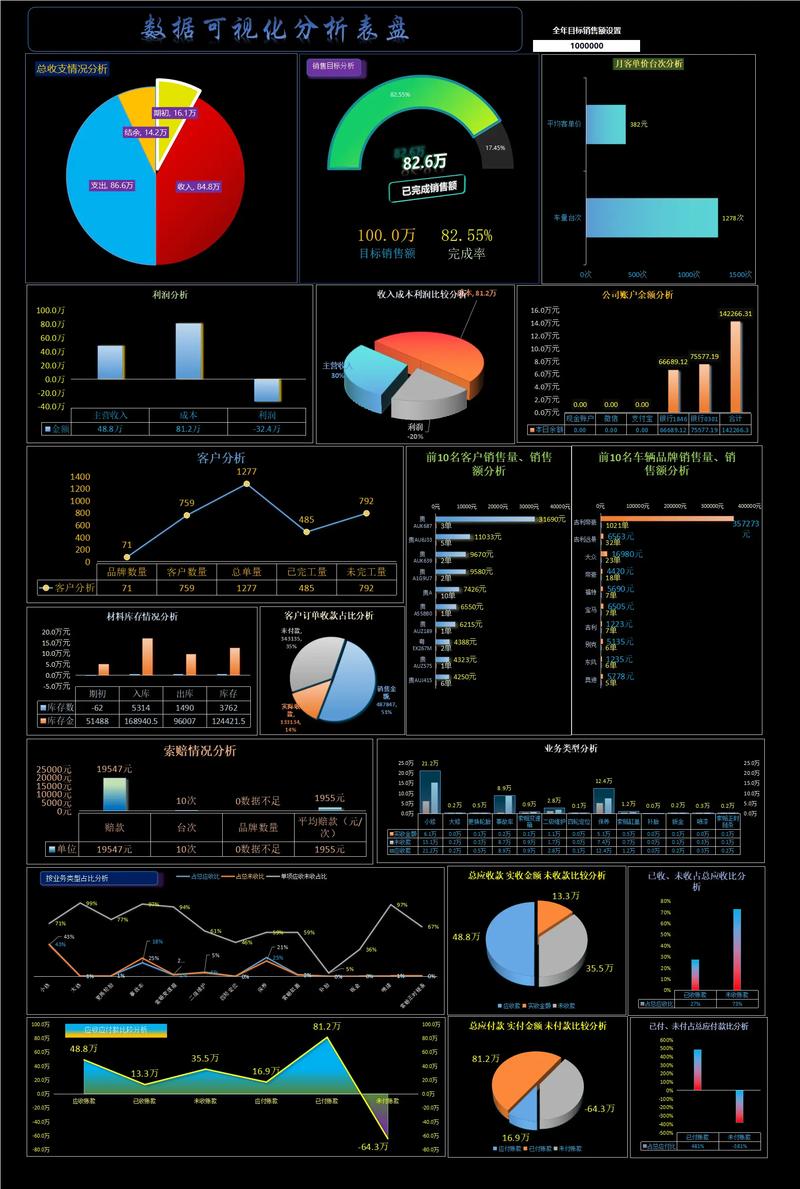

数据分析：别光看报表，要会算账
数据采集上来，得用起来。最基础的，算单位产品能耗。比如你一个月产10000件产品，总耗电20万kWh，那单件就是20kWh。这个数跟行业标杆比，差距就是你的节能潜力。
再高阶一点，做回归分析。比如空压机能耗跟环境温度、产量、开机时间有关系。你可以用历史数据拟合一个公式：E = a + b*T + c*Q（E是能耗，T是温度，Q是产量）。如果某天实际能耗比预测值明显偏大，说明设备可能异常了。这招很实用，我们就是用这个方法发现了一台冷却塔的风扇皮带打滑，电耗高了很多。
还有个经典案例，压缩空气泄漏。粗算一下：一个直径1mm的小孔，在0.7MPa下，一年跑掉的电费大概在2000-3000元。如果厂里有几处泄漏，一年好几万就没了。用超声波泄漏检测仪，扫一圈就能定位。但前提是，你得有平时流量数据的基线，不然没法比较修好之后的节约量。
说实话，这块是最能体现工程师价值的，但也是最容易被忽视的。很多厂的能耗数据就是用来应付政府上报的，没人真去算。
几个常见的坑，碰运气躲不了
最后说几个我亲眼见到的坑。第一，CT安装在错误的那一相上。三相平衡还好，不平衡时测出来的功率差很多。一定要按相序接对。
第二，通讯线跟动力电缆走同一个桥架，结果一启泵，PLC死机或者乱码。哪怕用屏蔽双绞线也扛不住。正确做法是分开敷设，或者用光纤。
第三，仪表不带断电保存功能。停电后数据清零，恢复后从头攒。现在很多廉价表有这个毛病，买的时候一定要问清楚。
第四，还有就是别忽视软件。有些厂买了表，但组态软件是盗版的，授权一到期，数据全导出不了。找厂家买正版，或者在开源平台上自己开发，都行，就是别用盗版。
结语
工厂能耗监测这事，说到底不是技术问题，是管理问题。设备就摆在那，数据就躺在那，就看你想不想挖。作为工程师，把监测系统做好，让数据真正流动起来，帮工厂省下真金白银，那种成就感是写代码给不了你的。
先写这么多吧。有具体细节的，欢迎私信聊。
