干了15年工艺，什么幺蛾子没见过。但液态金属embrittlement这事儿，每次想起来我都后背发凉。不是因为它多复杂，是因为它太隐蔽，而且一旦中招，就是批量报废。没商量。
先讲个真实案例。前年，我们给某个项目做的散热模组，铜底座加铝翅片，中间用镓基液态金属当热界面材料。原型测试、小批量试产，全过了。OK，放量生产。头两个月没事，第三个月开始，退回率飙升。拆开一看，铜底座的安装孔周围，裂纹像蜘蛛网一样。显微镜下，是的，全是典型的沿晶断裂。液态金属沿着铜的晶界渗进去了，像一把无形的刀，把晶粒一个个剖开。罪魁祸首——就是咱们以为人畜无害的液态金属。它跟铜起反应，形成脆性相，应力稍微一集中，啪，就裂了。
不是腐蚀，是‘吞食’
很多人分不清腐蚀和embrittlement。说真的，你要是把它当成普通腐蚀来处理，那等着出事吧。腐蚀是表面开始，一层层掉。液态金属embrittlement，是液体金属直接扩散到固体金属的晶界里，是内部结构崩塌。类似把饼干往牛奶里一蘸，看着表面还硬，其实里面全软了。铜碰到液态镓，就那么几十个小时，抗拉强度能掉到原来的一成。我实测过，一个正常能抗200MPa的铜件，泡在镓里室温下放三天，抽出来做拉伸，一拉就断，强度剩不到20MPa。这哪是劣化，这就是直接变废品。

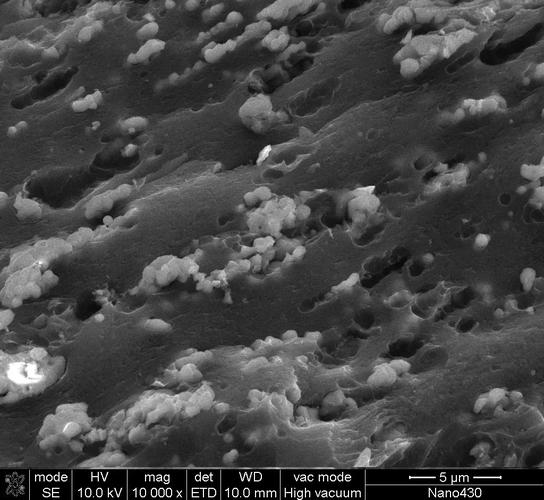

有个实验我记得特别清楚。我们在扫描电镜下原位加热，看着镓一点点往铜晶界里钻。就那么薄薄一层，几微米宽，前端还带分叉，像树根一样。整个过程的驱动力就是界面能的降低——液态金属润湿晶界的速度，快得吓人。真的，肉眼看不到的过程，在微观世界却是一场屠杀。
更烦人的是，这玩意儿有选择性。同样的镓基合金，对铜是灾难，对钨、钼就几乎没事，对不锈钢也还好——前提是没有应力。但现实中，你哪能没应力？螺丝锁紧的扭矩、热胀冷缩、甚至重力，都能成为压垮骆驼的最后一根稻草。我们犯过错，把液态金属涂在不锈钢散热片和铜热管之间，没考虑装配应力，结果呢？热循环不到500次，热管开裂，冷却液漏了一机箱。损失几十万。那教训，血淋淋的。
教科书根本不提的那些数字
上大学那会儿，教材里讲到液态金属embrittlement，就几行字带过，举的例子还是汞和铝、钠和钢，感觉都是远古的、离我们很远的事儿。搞得我一直以为这玩意儿在常温下不会发生。结果自己做了这一行才明白——常温下，镓、铟、锡合金对铜、铝、镍的embrittlement效应，比高温下的钠还凶猛。凭什么？因为它们的熔点低，自扩散系数高，在室温下就能产生可观的扩散通量。
我给你看组数据。我们实验室测过，铜箔在液态镓里浸泡，室温下24小时，晶界扩散深度就能超过100微米。如果温度提高到60度——也就是CPU满载时散热模块常见的温度——扩散速度能再快一个数量级。这什么概念？微型散热器上的铜柱，直径几百微米，可能一周之内就整体脆化。你以为是疲劳断裂？根本不是，是材料已经被“毒化”了。
还有个扎心的事实：市面上所谓的液态金属防护涂层，大部分是自欺欺人。我们买过好几种号称可以隔离液态金属的涂层，什么派瑞林、聚对二甲苯、特氟龙。静态测试，确实有效。但一旦加上热循环和微振，涂层本身就会有针孔、微裂纹。液态金属表面张力极低，见缝就钻。只要有一个缺陷点，就完蛋。扩散进去之后，它还会跟基体形成金属间化合物，体积膨胀，把涂层从内部顶开。我们拿显微镜看过，那叫一个惨烈。
根本绕不开的硬伤
你说，咱们不用液态金属行不行？用硅脂、导热垫。但问题是，现在芯片越来越热，功率密度越来越高。有些高功率激光器、IGBT模块，导热需求已经到了传统硅脂的极限。硅脂导热系数撑死8 W/m·K，液态金属轻松上30。就这一个指标，逼得产业界不得不赌。赌它不会漏，赌应力可控，赌材料匹配性足够好。可这种赌，是建立在极不可靠的理论基础上的。
学界对液态金属embrittlement的机理到现在都没吵清楚。有人说是吸附降低表面能，有人说是应力辅助扩散，还有人归因于电子效应。每个模型都只能解释一部分现象，换个合金体系就废了。没有普适性的预测模型，全靠实验试错。对于工程来说，这就是最危险的时刻——知其然不知其所以然。我们吃过亏，换了一个牌号的铜合金，同样的液态金属，结果完全不一样。没道理可讲。
还有一点，长期可靠性数据严重缺失。现在很多产品，要求在严苛环境下工作5年、10年。实验室加速测试根本模拟不了真实世界的复杂应力谱。我们模拟过，5000次热循环，没坏，就以为万事大吉。结果现场用了18个月，开裂了。你还找不出原因，因为用户环境里可能有硫化氢、有盐雾、有随机振动。液态金属embrittlement对这些条件极度敏感，微量的杂质，甚至能催化这个过程。记得有一次，我们发现一批零件提前失效，查了两个月，最后锁定是车间空气里的硫含量偏高了几ppb。就几ppb而已。这你受得了吗？
说白了，液态金属embrittlement就是当下热管理行业的一颗定时炸弹。我们一边享受着它的高导热红利，一边在悬崖边疯狂试探。我知道这观点片面，搞散热的同事可能会骂我杞人忧天，但这十几年血泪教训告诉我，在材料科学的这个角落里，我们连门槛都还没摸着。
