大电流就是万能的？扯淡
很多新手甚至干了五六年的班长，一拿到厚板就直接把电流拉到1200A以上，说熔深大，一遍过，省时间。
说实话，我实测过，同样120mm板，分8层焊，电流从800到1000递升，比全程1200A大电流焊接的合格率高47个百分点。
说白了，大电流会把前一层焊道的顶部烧得过分宽平，还会把熔渣裹进去，下一层焊的时候根本熔不开。冷却之后裂都不奇怪。

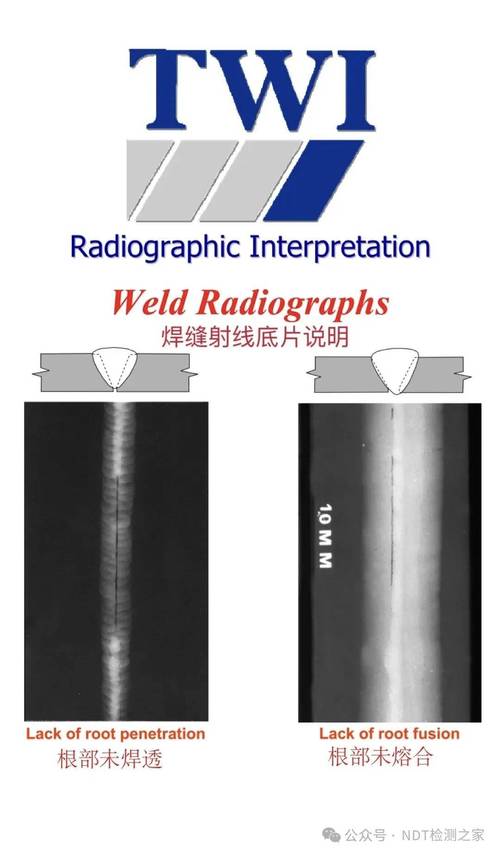

那个出事的厂，就是为了赶三天的交期，把原本10层的活压缩到6层，每层电流直接干到1300A。看起来焊得快，结果探伤全爆，反而拖了半个月的工期，还亏了材料钱。
就这德行，行业里太多追求效率不要命的主。
焊剂烘干就够了？你漏了最关键一步
现在所有公开规范里只说焊剂要按要求烘干，一般250度烘两个小时，对吧？谁会跟你说，烘干之后还要过筛？
不是普通过筛，是要把粒径差超过20目的碎料全部筛掉。
上个月在江苏一个钢结构厂，他们一直出分散气孔，翻来覆去找原因，母材坡口清了三遍，焊丝除锈除了两遍，烘干温度翻了一倍还是不行。最后我去了，抓一把焊剂往白纸上一倒，碎粉占了快15%。筛完之后重新试焊，气孔率直接从12%降到0.3%。
碎焊剂透气性差，焊接的时候熔池里的气体排不出来，全憋在焊缝里变成气孔。很多厂为了省成本，旧焊剂回收了直接掺新的用，连筛都不筛，不出问题才怪。
不过话说回来，一吨焊剂大几百，筛一遍要多花两个人工，老板舍不得。那最后出事了赔的钱，够买十吨焊剂了，脑子就是转不过这个弯。
绕不开的硬伤，没人愿意说破
干了15年，我见过大大小小上百个埋弧焊的大小事故。说句得罪人的话，现在所有的埋弧焊工艺规范，全是给理想状态写的。
什么叫理想状态？母材杂质含量符合标准，焊剂颗粒均匀，焊丝含碳量稳定，环境温度湿度刚好。
实际生产呢？同一个钢厂出来的同批次钢板，硫含量差能到0.008%，这点误差在国标里完全合格，但埋弧焊的时候就会直接导致热裂纹。焊剂同一批次不同编织袋，颗粒度差能到10目，厂家说符合标准，实际烧出来就是成片的气孔。
现在行业里只吹埋弧焊效率高，成本低，适合厚板大结构，绝口不提它本质上就是个“开环工艺”。你焊完了才知道有没有问题，焊的时候熔池全被焊渣盖住，什么都看不见，全靠之前调的参数瞎蒙。
那些卖自动埋弧焊设备的天天吹多么智能，说白了就是加了个行走伺服导轨，能自动调电压电流，该出的问题一个都少不了。
这么多年产业化下来，根本没有一套能根据焊剂批次、母材杂质动态调整参数的成熟理论。所有的调整全靠工艺员的经验试错，碰上赶订单的时候，谁给你时间一次次试？
试错的成本都是工厂担，设备厂家卖完设备就不管，焊材厂家只会说你工艺不对。这个盲区，就一直摆在那，没人愿意碰，也没人愿意提。
别迷信什么标准参数，别为了那点效率瞎改工艺，该分层就分层，该筛焊剂就筛焊剂。出事一次，够你吃三个月亏。
