摘要：很多机械设计师觉得直线导轨是标准化成熟配件，选型只需要套额定载荷就行，实则不然。本文结合十余年工程设计中的踩坑经验，聊聊直线导轨选型、安装中容易被忽略的核心细节，都是实际项目里踩过坑才总结出来的干货。
前两周帮刚转机械设计的师弟改项目。他把整个结构都搭完了，样机试生产跑了不到三个月，直线导轨就磨得间隙超标，整个设备返厂改结构，赔了小几十万。说多了都是泪。
不少做了三五年设计的朋友都觉得，直线导轨不就是翻样本选型号，对着载荷乘个安全系数就完了？真不是。这里边藏的细节，能决定整个项目的成败。
别只盯着额定动载荷，你算对力矩了吗
我刚工作那会也踩过这个坑，现在想起来都懊恼。当时做一台小型包装机的横切机构，算下来轴向工作载荷不到额定动载荷的五分之一，安全系数留得足足的，结果设备跑了半年，四个滑块两个滚道点蚀，间隙大得能晃出0.2mm，根本切不准尺寸。
拆下来一看才发现，滑块装在滑台的偏心位置，受很大的倾覆力矩，样本上明明标了额定倾覆力矩，我翻都没翻。
说白了，超过八成的直线导轨失效，都不是轴向载荷压坏的，是各个方向的力矩超了额定值。偏心只要差个几毫米，力矩就能翻好几倍。
按照ISO 14801-2019的标准，直线导轨的寿命计算必须把三个方向的力矩都折算进去，公式也不复杂：$L = (\frac{C}{P})^p \cdot (\frac{M_0}{M_a + M_b + M_c})^p$，滚珠导轨取p=3，滚柱导轨取p=10/3，这里的M0是额定力矩，Ma、Mb、Mc是三个方向的实际工作力矩。
说实话，我现在选型，第一步先拉表格算所有工况下的俯仰、偏转、倾覆三个力矩，所有力矩都符合要求了，再去核对额定动载荷。顺序反过来，十有八九要踩坑。
安装基面的精度，比你想的要求严太多
去年外协给我们做一台锂电池极片分切机的机身，加工安装基面的时候，工厂说反正导轨要打销定位，基面精度松一点没事，就按自由公差做了。结果0.8米长的导轨，基面中间弯了0.12mm，导轨装上去直接被强行掰成弯的，预压直接变成了过盈。
开机试跑十分钟，滑块温度直接干到70度，不到半个月，导轨直接卡死拆不下来。又是重新加工机身，耽误了整整两个月交付期。

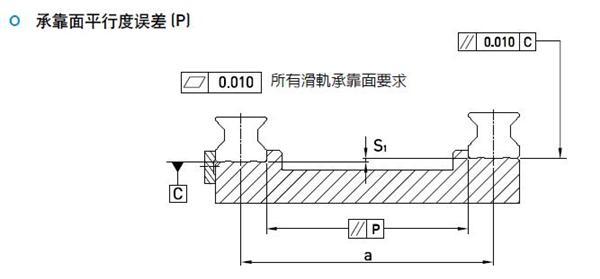

按GB/T 17587.3-2017的通用要求，精度等级为P级的精密直线导轨，安装基面对基准面的平行度公差，每100mm长度不能超过0.02mm，平面度每100mm不超过0.015mm。很多加工厂觉得这个要求太苛刻，其实导轨本身的滚道精度就是微米级的，你基面歪了，硬装上去就是给导轨加了永久内应力，不仅精度掉得快，寿命直接打三折都不止。
不过话说回来，也不是所有设备都要卡这么死。普通输送线、低精度搬运工位，要求不高，松一点也没关系。但是精密磨床、电子加工设备这种，差一个丝都能出废品，半丝都不能差。
还有个小细节，锁安装螺丝的顺序，很多人从一头顺着锁到另一头，这也是坑。正确的顺序是从中间往两边逐步锁紧，能把安装应力降到最低，谁用谁知道。
预压选错了，前面所有工作全白给
预压这个东西，两极分化特别严重。要么为了刚性选最重的预压，要么为了摩擦力小说选零预压，两种错法我都见过。
前两年做高速点胶机，项目工程师为了保证点胶刚性，选了重预压，结果速度跑到1m/s，加速度2g，电机扭矩直接不够用，还不停发热，连续跑四个小时，导轨热伸长了快0.1mm，点胶位置直接偏出公差，废了一整批PCB板，损失不小。
预压不是越大越好，也不是越小越好，得匹配工况。给大家说下我常用的选型逻辑：轻预压（一般是额定动载荷的1%~2%），适合低载荷、低速运行、要求低摩擦的场合，比如手动检测台、微调工位。中预压（额定动载荷的2%~5%），适合绝大多数工业设备，加工中心进给轴、包装机横切、普通搬运机构，刚性够摩擦力也不会太夸张，我八成的项目都用这个。重预压（额定动载荷的5%以上），只适合受大冲击、要求极高刚性的重切削设备，别瞎用。
还有个很少有人提的点，预压会随着使用磨损慢慢变小，高要求的精密设备，尽量选可以调整预压的滑块，用个两三年磨损了，重新调下预压就能继续用，不用整个换掉，能省不少维护成本。对吧？
其实直线导轨看起来简单，都是标准化量产的东西，没什么特别的设计含量。但真要把它用好，抠的都是没人愿意提的小细节，很多项目出问题，都不是大方向错了，就是这些小地方漏算，拆了重装，耽误时间又赔钱。多核对一遍，比什么都强。
